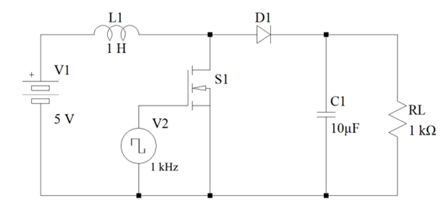

O circuito a seguir apresenta um conversor de potência CC-CC, utilizando um MOSFET (S1) como chave controlada pelo sinal V2. V1 representa a tensão CC de entrada, e a tensão de saída é observada no resistor RL.
Fonte: FUNCERN,2025.

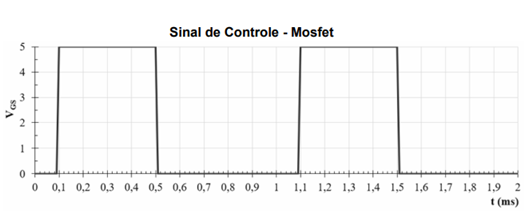

O sinal de controle V2, por sua vez, é periódico e se comporta tal qual o trecho gráfico apresentado a seguir.
Fonte: FUNCERN,2025.
Assumindo que o circuito não entra em regime de descontinuidade e que a tensão de limiar (Vt) do Mosfet é suficientemente inferior à tensão máxima de V2, a tensão no resistor RL será, portanto, igual a
Fonte: FUNCERN,2025.
O sinal de controle V2, por sua vez, é periódico e se comporta tal qual o trecho gráfico apresentado a seguir.
Fonte: FUNCERN,2025.
Assumindo que o circuito não entra em regime de descontinuidade e que a tensão de limiar (Vt) do Mosfet é suficientemente inferior à tensão máxima de V2, a tensão no resistor RL será, portanto, igual a
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

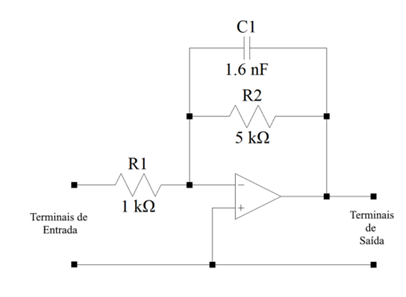

O circuito a seguir é composto por um dispositivo ativo, o amplificador operacional com alimentação simétrica (suprimida na imagem) e os elementos passivos, nomeadamente resistores e capacitor.
Fonte: FUNCERN,2025.
Essa topologia representa um filtro
Fonte: FUNCERN,2025. Essa topologia representa um filtro
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado
A NBR 5410 estabelece critérios para o dimensionamento dos eletrodutos em instalações elétricas de baixa tensão, levando em conta a quantidade de cabos ou condutores presentes em seu interior. O objetivo é garantir que a taxa de ocupação não ultrapasse um limite de segurança, evitando aquecimento excessivo e facilitando a instalação. De acordo com essa norma, quando há três ou mais cabos ou fios no interior de um eletroduto, a área transversal livre do eletroduto deve ser de, pelo menos,
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

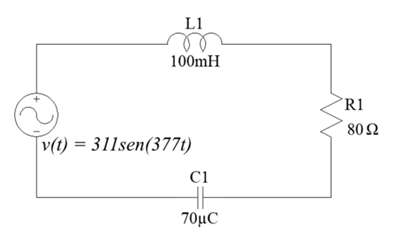

O circuito a seguir apresenta um arranjo RLC em corrente alternada. O comportamento elétrico da fonte de tensão é descrito pela equação v(t) = 311 ∙ sen(377 ∙ t).
Fonte: FUNCERN,2025.
Em regime permanente, esse circuito terá uma corrente eficaz de, aproximadamente,
Fonte: FUNCERN,2025.
Em regime permanente, esse circuito terá uma corrente eficaz de, aproximadamente,
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

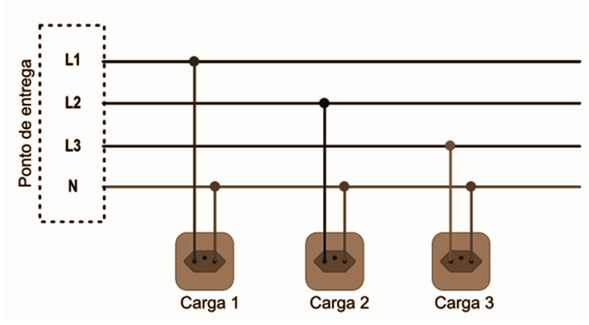

Em instalações residenciais de baixa tensão, a partir de uma determinada carga prevista na instalação, recomenda-se que se utilize o sistema trifásico de 4 fios, com distribuição equilibrada da carga entre as fases. Nesses sistemas, entretanto, a necessidade de uma proteção contra uma interrupção externa de neutro é imprescindível. No esquema a seguir, por exemplo, há três tomadas de uma instalação residencial, cuja tensão de fase é 220V. Elas são destinadas a equipamentos distintos com potências Pc1 = 10W, Pc2 = 100W e Pc3 = 1000W. Cada equipamento está ligado em uma fase diferente.
Fonte: FUNCERN,2025.
Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,
Fonte: FUNCERN,2025.
Considerando que há uma interrupção de neutro antes do ponto de entrega dessa instalação, que não há aterramento e que os equipamentos Carga 1 e Carga 2 estão sendo usados no momento da falta,
