A energia elétrica gerada deve ser distribuída da sua origem até o seu destino, que compreende a entrega aos usuários finais, ou seja, nas residências, comércios ou indústrias. Para isso, o sistema elétrico de potência é composto de componentes básicos.

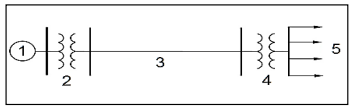

Considerando o diagrama anterior, analise as associações seguir.

I. 1. Geração 2. Subestação abaixadora 5. Cargas
II. 1. Geração 3. Transmissão 4. Subestação abaixadora
III. 1. Geração 2. Subestação elevadora 3. Transmissão
IV. 2. Subestação elevadora 3. Transmissão 5. Subestação abaixadora

Está correto o que se afirma apenas em

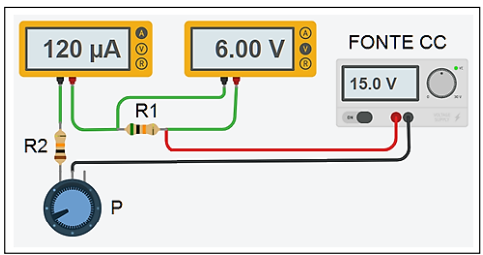

A tensão entre o terminal central do potenciômetro P e o seu outro terminal conectado em R2, assim como sua potência aproximada consumida são, respectivamente:

Os valores da resistência R1 e da resistência ajustada em P são, respectivamente:

A eficiência é uma preocupação a ser considerada em projeto, escolha e aquisição do equipamento, pois a baixa eficiência provoca consumo exagerado, custo elevado na conta de energia, além de impactar negativamente na conservação do meio ambiente. Em relação à eficiência energética na instalação e utilização dos motores elétricos, analise as afirmativas a seguir.

I. Instalar dispositivos de proteção adequados.
II. Usar motores elétricos trabalhando em vazio (sem carga).
III. Preferir a partida de motores com cargas, sempre que possível.
IV. Equilibrar as correntes elétricas nas três fases que alimentam os motores.

Está correto o que se afirma apenas em

Um motor de corrente contínua é uma máquina elétrica girante que possui determinadas características que o diferem de uma máquina de corrente alternada. Analise as assertivas abaixo sobre motores de corrente contínua e assinale V, se verdadeiras, ou F, se falsas.
( ) Enrolamento de armadura: é localizado na parte girante do motor de corrente contínua (rotor), que é responsável por produzir o torque elétrico que o movimenta.
( ) Enrolamento de campo: é a parte fixa da máquina (estator), responsável por criar o fluxo magnético que irá atravessar a armadura. Nele são formados os polos magnéticos norte e sul, criando-se um campo de excitação.
( ) Comutador: tem a função de manter a corrente circulando sempre no mesmo sentido na armadura, ou seja, faz com que o torque gerado esteja sempre no mesmo sentido.
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
