Um motor de indução trifásico ligado diretamente na rede elétrica do Brasil está operando em sua potência nominal de 5 cv, com uma rotação de 1730 RPM e possui um fator de potência de 0,8. Assinale a alternativa que apresenta a quantidade de polos desse motor.

A equipotencialização de um sistema elétrico tem como objetivo evitar descargas elétricas inesperadas. Considerando as normas à respeito de instalações elétricas, analise as afirmativas abaixo.
I. Todas as massas de uma instalação devem estar ligadas a condutores de proteção.
II. As massas que não estabelecem contato significativo com o corpo humano e que a ligação a um condutor de proteção é de difícil implementação, não é necessário fazer a equipotencialização.
III. As massas que possuem dimensões de até 50 cm x 50 cm não precisam estar equipotencializados.
Assinale a alternativa CORRETA:

Um transformador trifásico de 45 kVA está ligado na rede de média tensão em 13208 V na conexão em triângulo. A tensão entre os terminais de baixa tensão (tensão entre linhas) é de 220 V e a conexão na baixa tensão é em estrela. Sabendo que uma bobina de média tensão possui 2392 espiras, qual o número de espiras de uma bobina de baixa tensão?

Geração distribuída é um sistema de energia elétrica localizada próximo ao centro de consumo. Ela pode ser dividida em microgeração distribuída e em minigeração distribuída, e essa classificação vai depender do limite de potência instalada da cogeração qualificada. Assinale a alternativa que apresenta os limites de potência da minigeração distribuída e da microgeração distribuída, respectivamente.

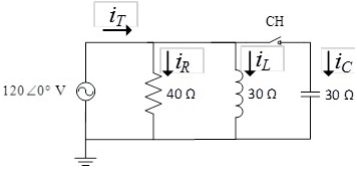

Um circuito elétrico possui três cargas em paralelo, sendo uma resistiva com R = 40 ohms, uma indutiva com XL = 30 ohms, uma capacitiva com Xc = 30 ohms. Esse circuito é alimentado por uma fonte de tensão senoidal de 120 V e a carga capacitiva possui uma chave CH para ligar o capacitor em paralelo no circuito, como pode ser visto na figura a seguir.

A respeito da operação desse circuito, analise as afirmativas.
I. Após decorrer um tempo da chave CH fechada, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 1,2 A e está atrasada 45° em relação à tensão.
II. Após a abertura da chave CH, com o circuito em regime permanente, a corrente total fornecida pela fonte de tensão tem a amplitude de 5 A e está atrasada em relação à tensão.
III. Com a chave CH aberta e o circuito em regime permanente, a potência dissipada pelo resistor é de 840 W.
IV. Independente se a chave CH está fechada ou aberta, a corrente no indutor sempre terá a amplitude de 4 A e defasada 90° da tensão.
Assinale a alternativa CORRETA:
