Com relação aos parâmetros elétricos e à modelagem de linhas de transmissão de energia elétrica, assinale a afirmativa correta.

Com relação ao controle de tensão e de frequência em sistemas elétricos de potência, analise as afirmativas a seguir.

I - Em condições de elevado carregamento de uma linha de transmissão, o fornecimento local de potência reativa na extremidade receptora contribui para reduzir a queda de tensão e manter a tensão do barramento próxima ao seu valor nominal.
II - Após um aumento repentino da carga elétrica, a frequência do sistema tende a diminuir. Os reguladores de velocidade detectam essa redução e atuam automaticamente sobre as turbinas, aumentando a potência mecânica fornecida ao eixo dos geradores, o que eleva a potência ativa gerada e contribui para a recuperação da frequência.
III - Após uma perda de geração, o aumento da corrente de excitação de um gerador síncrono constitui a principal ação de controle para restaurar a frequência nominal do sistema.
IV - A reserva girante corresponde à parcela da capacidade de geração que permanece desconectada do sistema e pode ser acionada rapidamente em caso de desequilíbrio entre geração e carga.

Quais estão corretas?

Uma distribuidora de energia elétrica apresentou, em determinado período, redução dos indicadores DEC e FEC. No mesmo período, aumentou o percentual de unidades consumidoras com tensão em regime permanente fora dos limites estabelecidos, refletido pelo aumento dos indicadores DRP e DRC.

Com base nessa situação, assinale a alternativa correta.

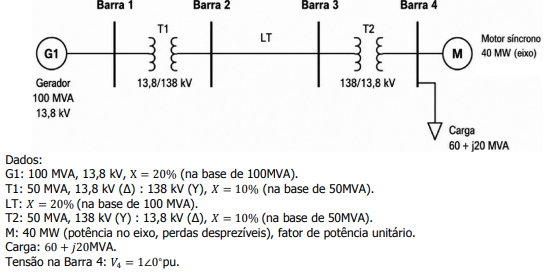

O diagrama unifilar da figura abaixo representa um sistema elétrico de potência trifásico equilibrado operando em regime permanente senoidal.




Considerando todas as grandezas expressas na base de 100 MVA, a tensão na Barra 1 é

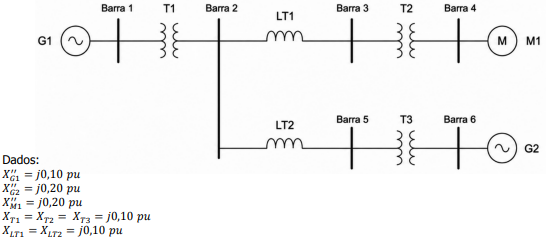

O diagrama unifilar de um sistema elétrico de potência trifásico de seis barras é representado na figura abaixo. Considere que o sistema opera com tensão pré-falta igual a 1,0 pu em todas as barras. Todas as grandezas estão expressas em pu na mesma base. Os geradores e o motor são representados por suas reatâncias subtransitórias. Despreze as resistências, as admitâncias shunt e as correntes de carga.




Considerando a ocorrência de um curto-circuito trifásico sólido na Barra 2, o módulo da corrente de curto-circuito é
