Questões de Concurso

Considere uma subestação simplificada (subestação aérea) abaixadora de 300 KVA - 13,8 kV/220 V típica dos sistemas elétricos de distribuição no Brasil. Essa subestação foi projetada para que a medição seja realizada no lado de baixa tensão, sendo a saída do sistema de medição conectada a um quadro geral de distribuição (QGD). Com o intuito de corrigir o fator de potência, foi conectado um banco de capacitores trifásico automático no barramento do QGD. Os transformadores de corrente (TCs) que fazem a leitura da corrente para o banco de capacitores são conectados na entrada do QGD. Contudo, no momento da instalação do medidor de energia, a concessionária optou por realizar a medição no lado de alta tensão, por meio de um medidor de energia encapsulado. Com base na situação descrita, é correta a seguinte afirmativa:

Um engenheiro eletricista foi contratado para realizar a correção do fator de potência de uma indústria que opera com fator de potência de 0,8 atrasado e consome 10 kW de potência ativa. Diante desse cenário, o engenheiro decidiu projetar a correção do fator de potência para o valor unitário (fp = 1).

De acordo com as informações acima, a quantidade de potência reativa que deverá ser adicionada para atingir o fator de potência desejado é:

No que diz respeito aos transformadores de potência empregados nos sistemas elétricos de distribuição no Brasil, podemos afirmar que:

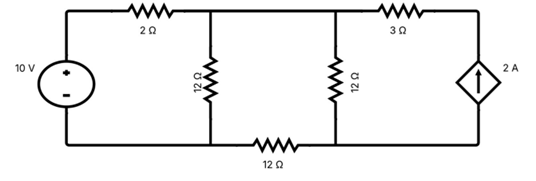

Observe o circuito abaixo:

A potência dissipada pela resistência de 2 Ω corresponde a:

Em relação à NR 10 – Segurança em Instalações e Serviços em Eletricidade, é verdadeira a seguinte afirmativa:
