Analise o circuito a seguir.

Imagem associada para resolução da questão



Em relação ao circuito acima, qual será a frequência na saída do último Flip-Flop (Q3) , quando a frequência do clock de entrada for de 1MHz?



Analise o circuito a seguir.

Imagem associada para resolução da questão

Considere o circuito acima com diodo Zener que é especificado para ter Vz= 6, 8V com Iz= 5mA, R= 450? e rz= 50?. Nessas condições, qual é a variação em Vo (sem carga) resultante da variação de ± 1V na fonte de tensão deste circuito?

Analise o circuito a seguir.

Imagem associada para resolução da questão


Qual a expressão booleana do circuito combinacional acima?

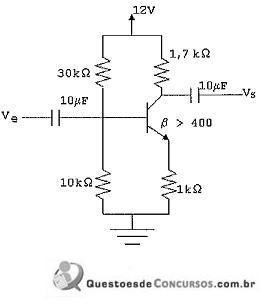

Observe o circuito a seguir.

Imagem 006.jpg

Qual o ganho aproximado, para pequenos sinais, do amplificador classe A de emissor comum apresentado na figura acima?

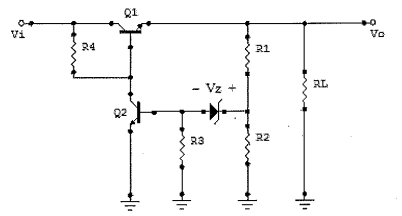

Analise o circuito a seguir.


Imagem associada para resolução da questão




Considerando que R1= 1, 5k?, R2= 5, 5k?, R3= 5k?, R4= 10k?, RL=2k?, Vi=40V e Vz= 10, 3V, assinale a opção que apresenta a tensão regulada de saída fornecida pelo circuito da figura acima.
