Uma equipe de topografia precisa medir a largura de um rio sem atravessá-lo. O topógrafo se posiciona no ponto A, na margem sul, e avista uma árvore (ponto B) diretamente à sua frente, na margem norte, de forma que a linha AB é perpendicular às margens. Ele então caminha 90 metros para leste, paralelamente à margem, chegando ao ponto C. Deste ponto C, ele visa a árvore B e mede a distância em linha reta (hipotenusa) de C até B, encontrando 150 metros. Com base nessas medições, a equipe precisa calcular a largura exata do rio (distância AB). Assim, analise as afirmativas a seguir:

I. A largura do rio, correspondente à distância AB, é de 120 metros.
II. Se a distância AC fosse 100 metros e a visada CB fosse 150 metros, a largura do rio (AB) seria 110 metros.
III. O triângulo ABC formado é um triângulo retângulo pitagórico, cujos lados são proporcionais ao terno 3,4 e 5.

Está correto o que se afirma em:

Determinar a cota/altitude de um ponto é uma atividade essencial da engenharia. Projetos de redes de esgoto, de estradas, planejamento urbano, entre outros, são exemplos de aplicações que utilizam estas informações.

Analise as afirmativas abaixo:

I. No Brasil o referencial altimétrico é o ponto associado com o nível médio do mar determinado pelo marégrafo de Imbituba, Santa Catarina.

II. Cota é a distância medida na vertical entre um ponto da superfície física da Terra e a superfície de referência planimétrica (nível médio dos mares).

III. Altitude Ortométrica é a distância contada sobre a vertical entre o ponto e o geóide.

IV. As altitudes ou cotas dos vértices das poligonais secundárias devem ser assinaladas até o milímetro, centímetro ou decímetro se foram obtidas por nivelamento geométrico, trigonométrico ou taqueométrico, respectivamente.

Estão corretas as afirmativas:

Levantamento planimétrico na Norma Brasileira para a Execução de Levantamento Topográfico (NBR 13133) é definido como “Levantamento dos limites e confrontações de uma propriedade, pela determinação do seu perímetro...”. Sobre esse método, assinale a alternativa correta.

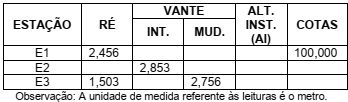

Analise a planilha abaixo sobre Nivelamento Geométrico e calcule o valor da cota da estação E3.

Assinale a alternativa correta

Sobre os principais erros que ocorrem em levantamentos topográficos, relacionados a mediação direta de distancias utilizando diastímetros, assinale a alternativa que apresenta a definição do erro de catenária.
