Para cálculo de dimensionamento de armadura passiva em projetos de estruturas de concreto armado nos estados-limite de serviço e último, pode-se usar o diagrama simplificado a seguir, válido para intervalos de temperatura entre –20°C (graus Celsius) e 150°C (graus Celsius). Observe o gráfico abaixo expresso na Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 6118/2014 – Projeto de estruturas de concreto - Procedimento”.

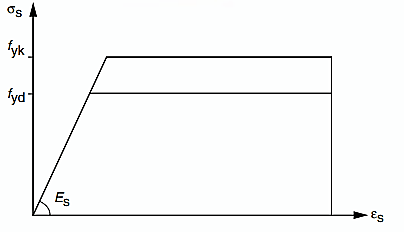

Figura: Diagrama para aços de armadura passiva.

Com relação a este diagrama, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) O gráfico representa um diagrama tensão-deformação.

( ) Nas ordenadas, estão marcadas a resistência característica ao escoamento, f_yk, e resistência de cálculo ao escoamento, f_yd.

( ) Es representa o módulo de elasticidade do aço de armadura passiva.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

De acordo com a Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução”, os trechos horizontais de tubulação de um sistema de coleta e transporte de esgoto sanitário devem possibilitar o escoamento de efluentes por gravidade. Para tanto, recomendações e exigências de valores de declividade são expressas. Com relação a estes valores de declividade, assinale a alternativa incorreta.

Leia abaixo um trecho da Norma Brasileira ABNT (Associação Brasileira de Normas Técnicas) “NBR 8160/1999 – Sistemas prediais de esgoto sanitário – Projeto e execução” que expressa a definição de uma unidade muito utilizada no dimensionamento de tubulações sanitárias.

“_____: fator numérico que representa a contribuição considerada em função da utilização habitual de cada tipo de aparelho sanitário.”

Assinale a alternativa que preencha corretamente a lacuna.

O software AutoCad é amplamente usado para projetos na Engenharia Civil. Com relação aos comandos e atalhos que podem ser usados no programa, assinale a alternativa incorreta.

Leia abaixo um trecho da Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 5626/1998 – Instalação predial de água fria”, referente ao dimensionamento de tubulações de instalações prediais para abastecimento de água fria.

“As tubulações devem ser dimensionadas de modo que a velocidade da água, em qualquer trecho de tubulação, não atinja valores superiores a ______.”

Assinale a alternativa que preencha corretamente a lacuna.
