Sabendo que os transistores no circuito a seguir operam na região ativa, a corrente que passa em RB e R1 são, respectivamente:

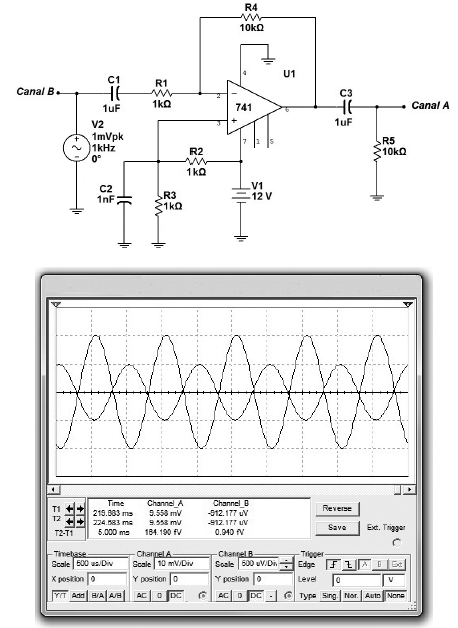

A figura a seguir mostra um circuito de um amplificador operacional. O ganho V0 / Vi é:



Na figura a seguir, temos um retificador de onda completa. Sabendo que o valor de (Vin) é 40 V e que a carga (RLoad) é 100, qual é o valor aproximado da tensão na carga(V0) e da corrente medida em cada diodo?
Para o circuito regulador de tensão linear a seguir, desconsiderando a queda de tensão (Vbe) no transistor, marque a alternativa que mostra, respectivamente, a sua tensão de saída (V0) e a corrente do diodo Zener (IZ):
Na eletrônica digital, sistemas que necessitam reter informações ao longo do tempo utilizam circuitos sequenciais, os quais dependem não apenas das entradas atuais, mas também de estados anteriores. Entre esses circuitos, destacam-se os flip-flops, amplamente empregados em registradores, contadores e memórias digitais. Esses dispositivos apresentam comportamento bistável, podendo assumir dois estados estáveis distintos. Além disso, sua operação geralmente está associada a sinais de controle, como o clock. Nesse contexto, a função fundamental de um flip-flop é:
