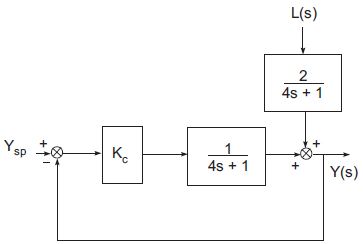

Seja o diagrama de blocos para um processo em malha fechada com um controlador P exibido a seguir.

Para degraus em L(t), afirma-se que, em malha fechada com o controlador P (K_C >0) a resposta Y(t) será

Um dado sistema em malha fechada apresenta a seguinte equação característica (EC):

4 s³ + 8 s² + 5 s + 5 = 0.

O Arranjo de Routh abaixo foi construído para analisar a estabilidade desse sistema.

Mesmo sem o cálculo explícito das raízes, o Critério de Estabilidade de Routh leva a afirmar que, para esse sistema, há

Um reator químico contínuo, de mistura perfeita, estava operando em regime estacionário. As temperaturas das correntes de entrada e de saída eram 295 K e 320 K, respectivamente. Em um dado tempo t = 0, a temperatura da corrente de entrada aumentou para 300 K. Em resposta a esse degrau, a temperatura da corrente de saída também aumentou, estacionando, depois de um tempo suficientemente longo, em 330 K. Um modelo de função de transferência, relacionando a temperatura de saída à temperatura de entrada, em variáveis-desvio, exibe um ganho de processo (adimensional) dado por

A respeito das colunas de recheio, analise as afirmações a seguir.

I - Colunas com diâmetros inferiores a 2,5 ft devem ser recheadas.

II - A separação de misturas corrosivas deve ser conduzida em colunas de recheio, pois existe maior variedade de materiais resistentes à corrosão.

III - A separação de misturas com tendência à formação de espuma deve ser conduzida em colunas de recheio, pois a capacidade de separação não é reduzida.

IV - O diâmetro da coluna recheada deve ser cerca de 5 vezes a dimensão das peças do recheio.

V - A eficiência do processo de separação em uma coluna recheada depende de diversos fatores, sendo a vazão da carga da coluna e a distribuição da fase líquida os dois mais importantes.

São corretas APENAS as afirmações

Um tanque retangular contém água mantida a uma temperatura de 100 ^oC. As paredes do tanque possuem uma espessura de 20 cm e a condutividade térmica é 10 W.m⁻¹.K⁻¹. Considere, ainda, que a temperatura ambiente é 20 ^oC e os coeficientes de convecção interno e externo sobre as paredes do tanque são 50 W.m⁻².K⁻¹ e 25 W.m⁻².K⁻¹ , respectivamente. Dessa forma, a perda de calor do tanque para o ambiente, em W.m⁻², é de
