Considere a figura a seguir.

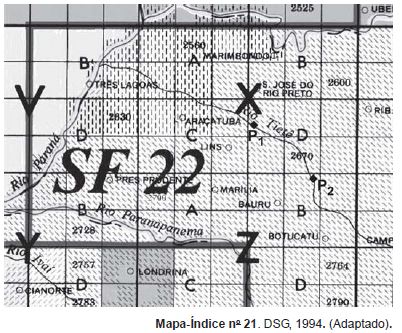

Qual o índice de nomenclatura das folhas de carta topográfica, na escala 1:100.000, que contêm o trecho do Rio Tietê entre os pontos P₁ e P₂?

Considere uma fotografia aérea na escala 1:50.000, com elemento de resolução no terreno de 1m. Qual é a resolução espacial, em linhas por milímetro, do sistema fotográfico?

Dentre as figuras que contêm o relevo representado por curvas de nível, em qual a seta indica o sentido correto das águas no curso d’água?

Muitas operações fotogramétricas envolvem a análise de imagens na área de superposição de um par estereoscópico. Nessa área, têm-se duas visões do mesmo terreno, obtidas de diferentes pontos de vista. O deslocamento aparente da posição de um objeto em relação ao centro focal da câmera fotográfica, causado pela mudança do ponto de vista, denomina-se

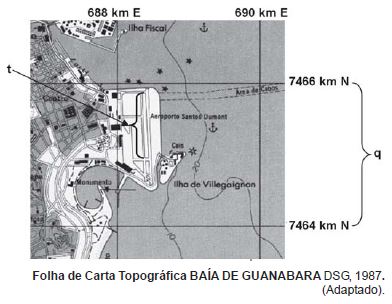

Considere a figura a seguir.



Sabe-se que o lado da quadrícula (q), na folha, mede 4 cm. Qual é a extensão, no terreno, em metros, do trecho (t) da pista do Aeroporto Santos Dumont que mede, no desenho, 1,8 cm?
