O diagrama auxiliar mostrado acima pode ser empregado na partida de motores trifásicos com chave estrela-triângulo. Nesse circuito, o botão normalmente aberto B1 inicia o processo de energização da máquina, e o botão normalmente fechado B0 desliga a mesma.

A esse respeito, analise as afirmativas abaixo.

I – Esse tipo de acionamento reduz a corrente de partida do motor e é amplamente utilizado nos parques industriais.

II – Para o circuito acima, enquanto o motor estiver operando com conexão em triângulo, as contatoras K1 e K2 e o relé temporizado KT1 estarão energizados.

III – O torque da máquina é independente do tipo de conexão que está sendo utilizado, ou seja, para a mesma tensão de alimentação e a mesma velocidade da máquina, o torque produzido por meio da conexão estrela é o mesmo que o torque produzido por meio da conexão triângulo.

Está correto APENAS o que se afirma em
Considere as informações a seguir para responder à  questão.

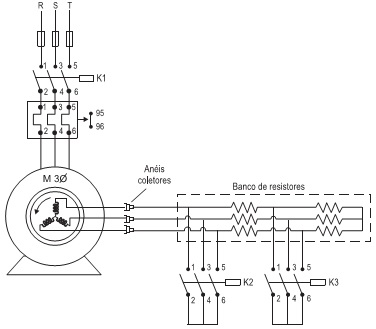

O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.


Em relação ao diagrama apresentado, analise as afirmativas a seguir.

I – O aumento da resistência do rotor no motor de indução aumenta o torque de partida da máquina.

II – Este tipo de acionamento é utilizado na prática para realizar, através da variação da resistência no rotor, o controle de velocidade da máquina na operação em regime permanente.

III – A conexão do banco de resistores aumenta a resistência no rotor, mas não altera as perdas ôhmicas do mesmo.

Está correto APENAS o que se afirma em
  Considere as informações a seguir para responder à questão.


O esquema apresentado acima é de acionamento de um motor trifásico de rotor bobinado. Nesse circuito, um banco de resistores é conectado ao rotor do motor através dos anéis coletores, enquanto que o estator é conectado à rede elétrica através da contatora K1.


Observando o diagrama apresentado, tem-se como procedente a seguinte situação:



O sistema apresentado acima é composto de um reservatório d’água e de um tubo em U que se encontra totalmente cheio. A curvatura do tubo está 1 m acima da superfície da água, e 6 m acima da extremidade de saída do tubo, conforme ilustra a figura.

Considere as seguintes informações:

• tanto a superfície do reservatório quanto a extremidade de saída do tubo estão à pressão atmosférica;

• o escoamento é permanente, incompressível, sem atrito e ao longo de uma linha de corrente;

• o reservatório é suficientemente grande em comparação com o tubo para que o nível do mesmo permaneça constante.

Com base nas informações e adotando a aceleração gravitacional de 10 m/s2 , qual a velocidade do jato na extremidade de saída do tubo?

De acordo com o primeiro princípio da termodinâmica, aplicado às transformações gasosas, analise as afirmativas abaixo.

I – Na transformação isobárica, caso o volume aumente, a temperatura absoluta diminui em igual proporção.

II – Na transformação isotérmica, se o gás recebe calor, realiza trabalho na mesma quantidade.

III – Na transformação adiabática, não há trabalho realizado, seja ele realizado pelo gás ou sobre o gás.

IV – Em uma transformação cíclica, o trabalho realizado pelo gás ou sobre o gás pode ser obtido através da área interna do ciclo.

Esta correto APENAS o que se afirma em
