Em um sistema de comunicação que usa fios condutores como o mostrado na figura, o sinal que carrega a informação é denominado modo diferencial. Nesse modo, a soma instantânea das tensões
mostradas é sempre zero, e toda corrente circula através da carga, sendo nula a corrente que circula através do terra.

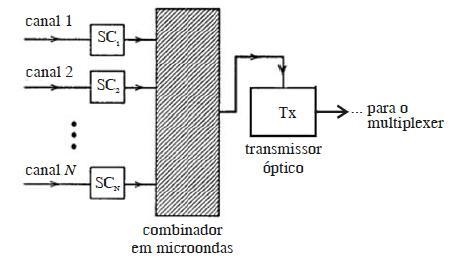

Antes de cada um dos N comprimentos de onda de luz mostrados serem modulados no Tx, a informação a ser transmitida pode ser combinada eletricamente por meio do esquema SCM (subcarrier multiplexing) ilustrado na figura a seguir. Esse esquema tem como vantagem a flexibilidade de projeto de redes, possibilitando combinar modulação analógica e digital para a transmissão de múltiplos canais de voz, dados e sinais de vídeo.
Considere-se que o sistema mostrado tenha comprimento total de 1.000 km e que, para viabilizar esse enlace, seja utilizada fibra óptica na janela de 1,3 μm a 1,6 μm e amplificadores ópticos com controle de dispersão. Nesse caso, sabendo-se que a separação entre canais é de 0,4 nm e que cada canal pode transportar 40 Gbps, então o produto efetivo taxa de transmissão versus distância para esse enlace é de 30.000 Tbps.

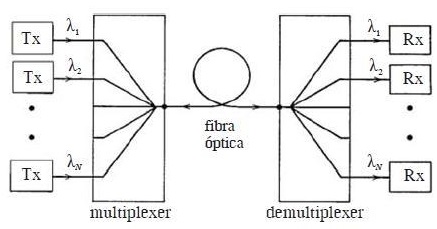

A figura ilustra um sistema ponto-a-ponto em que a técnica WDM (wavelenght-division multiplexing) pode ser usada para mitigar o problema da velocidade de processamento dos componentes elétricos. Nessa técnica, a capacidade de transmissão de dados depende do espaçamento temporal entre os N canais utilizados no sistema e referenciados por
, ...,
, sendo o espaçamento mínimo limitado pelo que se denomina frequency chiper produzido na fonte laser de cada transmissor Tx.
