Em uma barreira óptica formada por um LED e um foto-transistor infravermelhos, cuja saída deve fornecer um nível lógico para o port de entrada de um microcontrolador, a forma correta de conectar o fototransistor é:

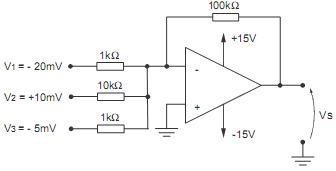

Considere o circuito abaixo:

Analise o circuito lógico abaixo:

Tem-se uma fonte de alimentação composta de um transformador, uma ponte retificadora e um capacitor de filtro. A tensão de saída possui a seguinte característica: 20 V (valor médio) e ripple pico a pico de ± 2 V com capacidade de corrente de 1,5 A. Para se obter uma tensão de 15 V estabilizada com capacidade de corrente de 1 A, deve-se usar na saída da fonte o circuito integrado:

O esboço da curva característica do NTC está representado em:
