Julgue o item seguinte, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção.

A potência térmica de um transformador de potencial é a maior potência aparente que ele pode fornecer em regime permanente, sob tensão e frequência nominais, sem que se excedam os limites de temperatura para a sua classe de isolamento.

Julgue o item seguinte, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção.

As chaves secionadoras são dispositivos utilizados para isolar equipamentos, barramentos ou trechos de linha de transmissão. Em uma chave de operação por vara de manobra — tipo H —, a abertura ou o fechamento ocorre por meio do engate da vara de manobra em um gancho ou olhal apropriado.

Julgue o item seguinte, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção.

O arranjo de subestação com duas entradas radiais ilustrado na figura abaixo só permite a alimentação da subestação por uma entrada de cada vez, o que causa o desligamento da carga em caso de necessidade de transferência de fonte.

Julgue o item seguinte, relativos às subestações, os seus arranjos, os tipos e os equipamentos utilizados em sua construção.

As subestações podem ser classificadas de acordo com sua função no sistema elétrico. Uma subestação de chaveamento, por exemplo, é aquela que converte a tensão de suprimento para um nível diferente, maior ou menor.

Acerca do cabeamento estruturado, julgue o item subsecutivo.

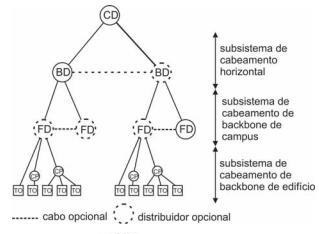

Na figura a seguir, que ilustra uma estrutura de cabeamento centralizado que cria backbones/canais horizontais, as divisões de subsistemas identificadas estão de acordo com a NBR 14.565.
