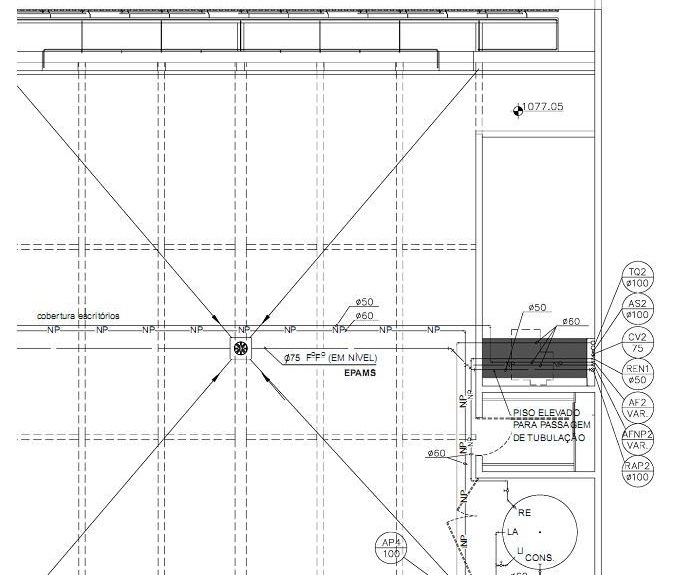

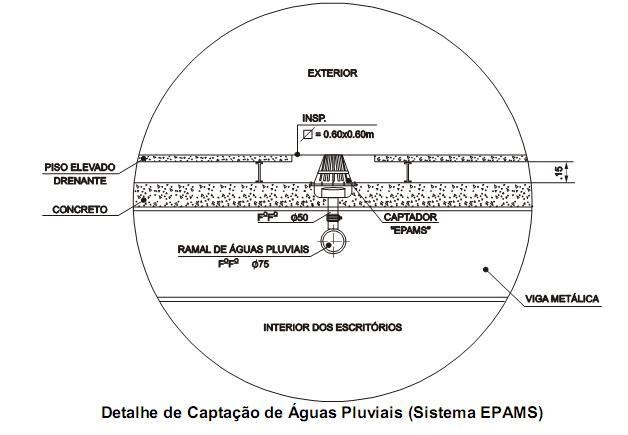

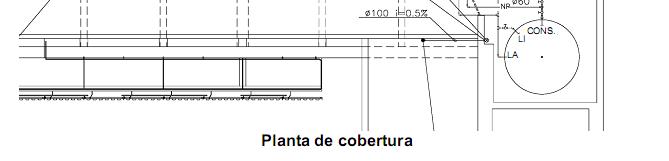

A captação de águas pluviais é um sistema do conjunto das instalações prediais que tem evoluído muito, como pode exemplificar o escoamento por sifonagem do sistema “Epams”, conforme desenhos abaixo.





Considere as seguintes características desse sistema:

I. Instalação sem declividade, totalmente horizontal.

II. Necessidade de se utilizar tubos de diâmetros maiores do que o sistema convencional.

III. Captadores equipados com dispositivo anti-vórtice, impedindo a entrada de ar na tubulação, que funciona à seção plena.

IV. Instalação fácil e rápida, pois não requer esforço mecânico, chanfro ou lubrificante.

É correto o que consta em

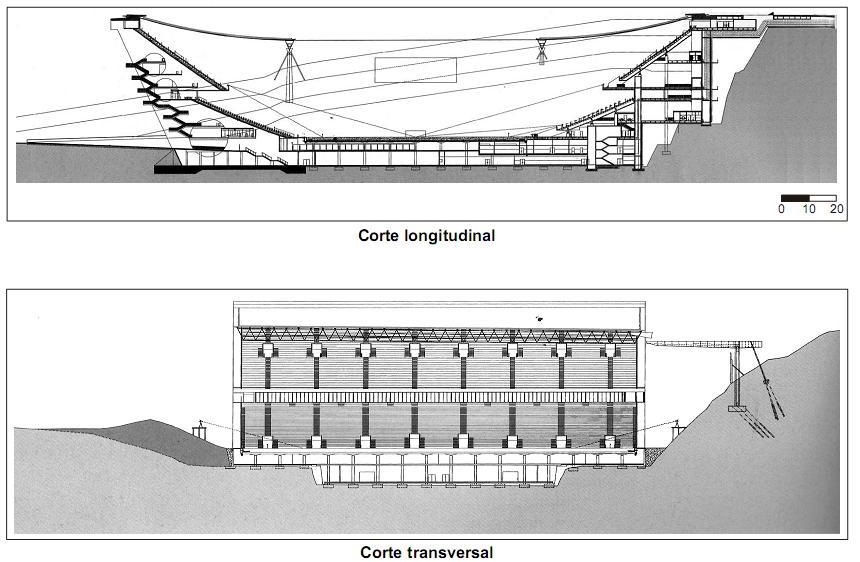

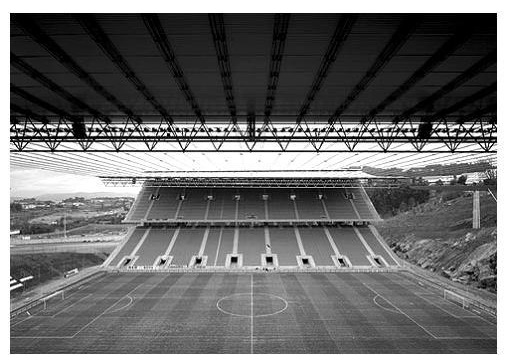

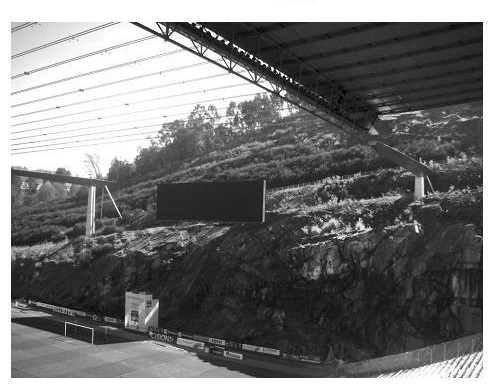

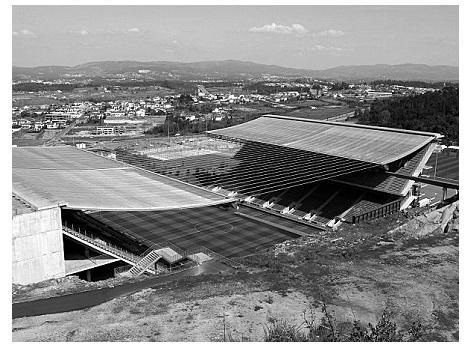

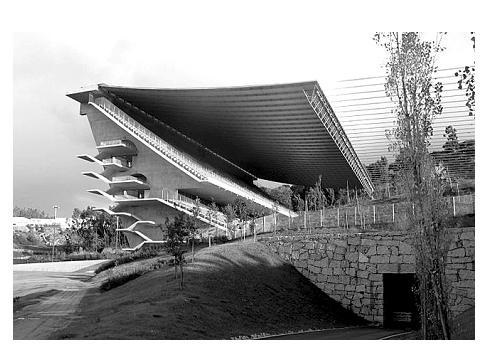

Observe o projeto do Estádio Municipal de Braga, em Portugal (2000-03), do arquiteto português Eduardo Souto de Moura.








Em relação às instalações prediais, importantes em projetos desse porte e natureza, constata-se que as águas pluviais da cobertura principal são escoadas

Organismos patogênicos podem penetrar e contaminar a rede de distribuição de água em

I. trechos em que a pressão de serviço seja superior à pressão atmosférica.

II. extremidades ou derivações da rede, em que a pressão efetiva de serviço seja superior àquela que atua num sistema de canalizações ou aparelhos sanitários com os quais a rede de água potável esteja conectada.

III. pontos onde ela não esteja suficientemente vedada.

IV. trechos onde haja distribuição piezométrica.

É correto o que consta em
Os traçados das redes de distribuição de água, até os pontos de tomada das instalações prediais, podem ser agrupados do modo

I. espinha de peixe.

II. grelha.

III. anel.

IV. sobreposto.

É correto o que consta em

Observe, na obra da nova sede do Sebrae Nacional em Brasília, DF (2008-10), a solução das varandas de circulação penduradas na viga de cobertura.













Analisando as imagens, os desenhos das formas e armações do projeto executivo da estrutura, verifica-se que

I. as grandes vigas da cobertura são do tipo vierendel e bi-apoiadas.

II. as grandes vigas que sustentam as varandas penduradas utilizam o tipo de articulação chamada gerber, ou também dente gerber.

III. os tirantes que sustentam as varandas de circulação possuem massa linear de 31,3 kg/m.

IV. os tirantes que sustentam as varandas de circulação possuem diâmetro de 200 mm.

É correto o que consta em
