Dadas as afirmativas quanto ao funcionamento desse esquema, I. O esquema trata de uma partida direta temporizada a contator. II. Os contatos auxiliares K1 (11;12) e K2 (11;12) fazem o papel do selo. III. O esquema apresenta erros de projeto quanto aos contatos das botoeiras S0 (13;14), S1 (11;12) e S2 (11;12), que deveriam ser normalmente fechada, normalmente aberta e normalmente aberta, respectivamente. IV. O contator K2 tem o mesmo papel do contator K1, ou seja, foi instalado de forma redundante como uma medida de segurança em caso de falha de K1. verifica-se que está(ão) correta(s) apenas

A tensão V_AB no circuito mostrado na figura é igual a

A Norma Regulamentadora nº 10 (NR 10) estabelece requisitos e condições mínimas para garantir a segurança e a saúde dos profissionais que trabalham com instalações elétricas e serviços de eletricidade. Dadas as afirmativas, I. Segundo a NR 10, os serviços em instalações elétricas energizadas em Alta Tensão não podem ser realizados individualmente. O objetivo é reduzir a possibilidade de erro humano. II. A NR 10 obriga a realização de uma análise de risco para todas as atividades envolvendo eletricidade. III. De acordo com a NR 10, os trabalhadores devem interromper suas tarefas, exercendo o direito de recusa, sempre que constatarem evidências de riscos graves e iminentes para a sua segurança e saúde, comunicando imediatamente o fato a seu superior imediato. IV. A NR 10 estabelece que os serviços executados em instalações elétricas desligadas, mas com a possibilidade de energização por qualquer razão, devem atender aos requisitos de segurança para instalações energizadas. verifica-se que está(ão) correta(s)

Sistemas de energia elétrica são compostos basicamente por três elementos: geração, transmissão e distribuição. Considere um sistema monofásico e suponha que há a necessidade de transmitir, por meio de uma linha de transmissão, uma potência de 200 kVA. Considere que a usina geradora opera com tensão nominal de 2 kV. Com o intuito de reduzir a corrente na linha de transmissão e, consequentemente, diminuir as perdas no sistema, foi instalado um transformador elevado, que fez com que a corrente na linha caísse para 10 A. Qual a relação de transformação do transformador utilizado no sistema?

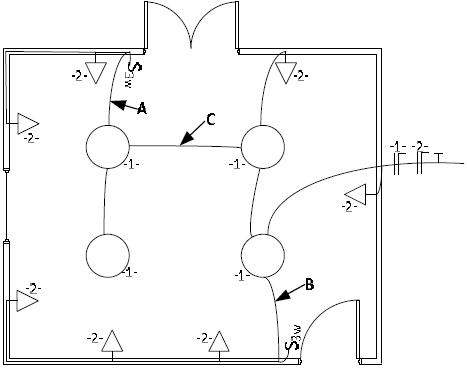

Quais são, respectivamente, os condutores elétricos contidos nos eletrodutos A e B do projeto de instalações elétricas simplificado da figura?
