Em um projeto de reforma de uma estação de metrô, o arquiteto precisa incluir elementos táteis para garantir a segurança e a autonomia de pessoas com deficiência visual. Durante a elaboração do projeto, surgiu uma dúvida sobre qual recurso seria o mais adequado a ser empregado considerando essa necessidade. Consultada a ABNT NBR 9050:2020, se definiu que o recurso a ser aplicado, corretamente, é:

Em um projeto arquitetônico, é necessário representar um edifício em perspectiva axonométrica, preservando as dimensões reais da fachada principal. Para atender a essa exigência, a representação axonométrica adotada deve ter as seguintes características:

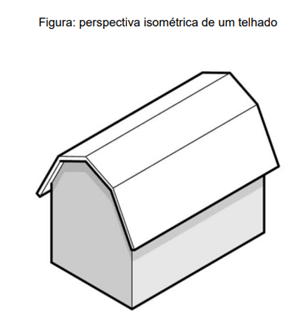

A escolha da cobertura é uma etapa crucial no projeto arquitetônico, influenciando diretamente na estética, no conforto térmico e acústico, na durabilidade e nos custos da edificação. Cada tipo de cobertura apresenta características e aplicações específicas em função de sua forma representativa e construtiva. Diante disso, analise a Figura a seguir de uma perspectiva isométrica de um telhado:


Fonte: Disponível em: https://br.pinterest.com/pin/393079873732148806/. Acesso em: 30 mai 2025.

A perspectiva isométrica na figura representa um tipo de telhado nomeado de:

É sugestivo, conforme a ABNT NBR 15220-3:2024, que em algumas construções, adotemos o sombreamento das aberturas, endossado também por Leonardo Bittencourt, em seu livro: “uso das cartas solares”. A carta solar, também conhecida como Diagrama Solar ou Gráfico Solar, é amplamente utilizada como ferramenta para planejamento correto de "protetores solar" das aberturas em dias e horários específicos.

Considere a carta solar para uma latitude de 6º Sul, conforme figura a seguir, e um transferidor solar sobreposto. Nessa situação, para proporcionar o sombreamento das aberturas em uma fachada com azimute de 30º, a partir das 9h, no Solstício de Inverno, deverá ser adotado um brise horizontal.

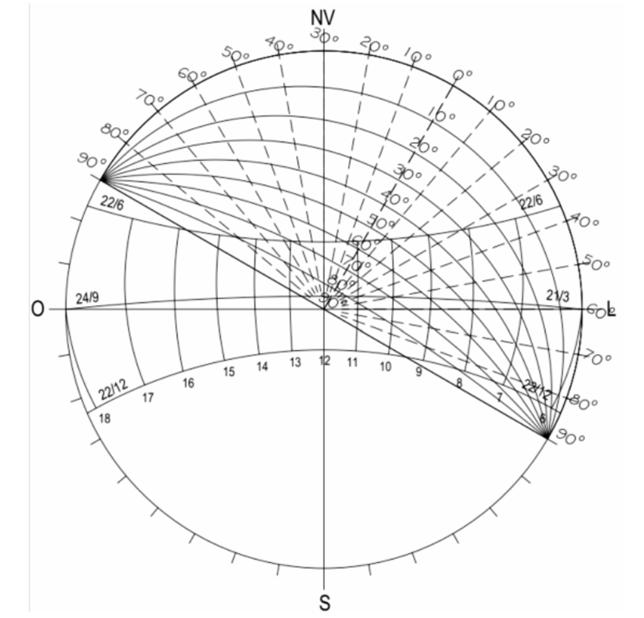

Figura: Carta Solar de latitude 6º Sul com sobreposição de um transferidor solar.



Diante da situação proposta, o ângulo de sombra que irá propor a proteção solar das aberturas dessa face é o

Determinado projetista quer criar um material no software Revit, da Autodesk, para ser visível no estilo visual “cores consistentes” com as seguintes características: um piso com textura, imitando mármore e medindo 1,20m x 1,20m, sendo o piso na cor cinza e com rejunte preto.

Para obter essa representação gráfica, na caixa de “Navegador de materiais - Aba gráficos”, conforme print do programa, apresentado na Figura a seguir, deverão ser realizadas configurações para Sombreamento (01) / Primeiro plano (02) / Plano de fundo (03).

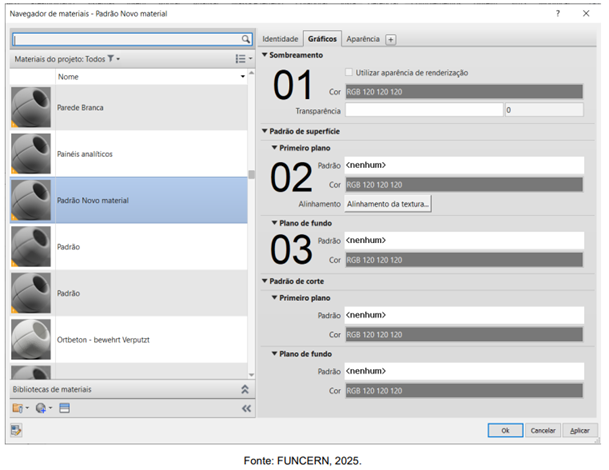

Figura: print da caixa do “Navegador de materiais - Aba gráficos” a ser configurada.



Portanto, as configurações realizadas para as opções definidas são, respectivamente:
