Questões da prova:
FUNCERN - 2025 - IF- RN - Professor EBTT - Eletrônica Analógica
limpar filtros
30 Questões de concurso encontradas
Página 5 de 6
Questões por página:
Questões por página:
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado
Os microcontroladores AVR são amplamente utilizados em sistemas embarcados. Na arquitetura interna desses microcontroladores, é utilizada a arquitetura
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

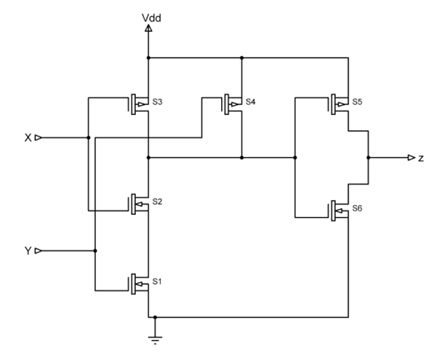

O circuito a seguir, construído com chaves elétricas controladas do tipo nMOS e pMOS, corresponde ao funcionamento de uma porta lógica.
Fonte: FUNCERN,2025.
Considerando que a tensão de alimentação Vdd é suficiente para alimentar todo o circuito e que as entradas X e Y são alimentadas com tensões acima da tensão limiar, a porta lógica representada na figura
Fonte: FUNCERN,2025. Considerando que a tensão de alimentação Vdd é suficiente para alimentar todo o circuito e que as entradas X e Y são alimentadas com tensões acima da tensão limiar, a porta lógica representada na figura
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

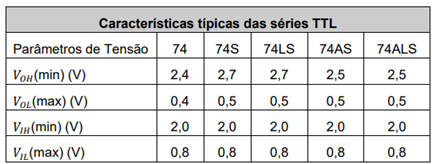

A tabela a seguir apresenta as características típicas das séries TTL (Transistor - Transistor Logic).
Fonte: FUNCERN,2025.
Quando um componente 74ALS está acionando uma entrada de um 74S, as margens de ruído são
Fonte: FUNCERN,2025.
Quando um componente 74ALS está acionando uma entrada de um 74S, as margens de ruído são
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado

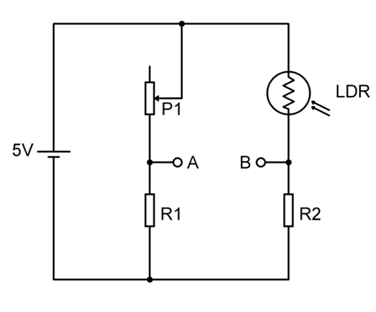

O circuito apresentado a seguir é utilizado para medir a luminosidade de uma sala. Em destaque, encontra-se um sensor LDR (Light Dependent Resistor), cuja resistência elétrica varia conforme a intensidade da luz incidente. Considerando-se a iluminação natural do ambiente, foi realizado o ajuste de zero da tensão VAB, resultando em um valor de 2,5 kΩ para o potenciômetro P1.
Fonte: Funcern 2025.
Sendo assim, se, para uma determinada iluminação, a resistência do LDR é igual a 6 kΩ e R1 = R2 = 10 kΩ, a tensão VAB é
Fonte: Funcern 2025. Sendo assim, se, para uma determinada iluminação, a resistência do LDR é igual a 6 kΩ e R1 = R2 = 10 kΩ, a tensão VAB é
Concurso:
IF- RN
Disciplina:
Eletroeletrônica
mostrar texto associado
O circuito de sample and hold é parte fundamental de um sistema digital de aquisição de dados, atuando antes da etapa de quantização do sinal. Segundo o teorema de Nyquist-Shannon, a frequência mínima de amostragem necessária para digitalizar um sinal analógico de 800 kHz, sem perda de informação, é
