Sobre os transformadores, é INCORRETO afirmar que
Concurso:
CEFET-MG
Disciplina:
Eletrônica

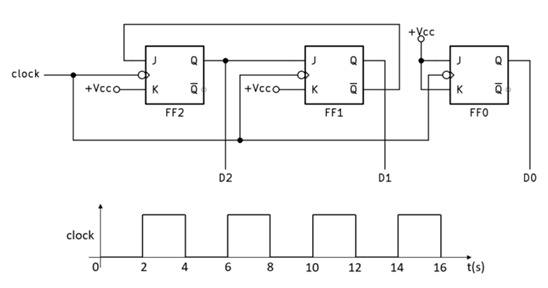

Examine o circuito lógico abaixo e a forma de onda do sinal de clock.
A saída D2 representa o bit mais significativo, e D0, o bit menos significativo. Em t=0 segundos, os flip-flops FF0, FF1 e FF2 apresentam nível lógico zero em suas saídas Q.
Com base nessas informações, assinale a alternativa INCORRETA:
A saída D2 representa o bit mais significativo, e D0, o bit menos significativo. Em t=0 segundos, os flip-flops FF0, FF1 e FF2 apresentam nível lógico zero em suas saídas Q.
Com base nessas informações, assinale a alternativa INCORRETA:
Concurso:
CEFET-MG
Disciplina:
Eletrônica

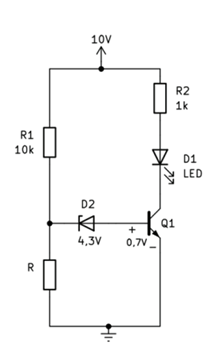

Observe o circuito a seguir.
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:
Considerando um hFE elevado para o transistor, de modo que ele opere somente nas regiões de corte ou saturação, o menor valor de R que permite que o LED D1 acenda é:
Concurso:
CEFET-MG
Disciplina:
Eletrônica

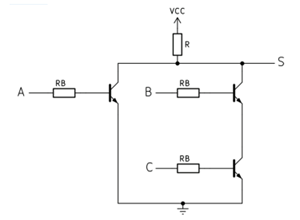

Observe o circuito abaixo.
Esse circuito realiza uma função lógica booleana. Uma expressão que descreve essa função é:
Esse circuito realiza uma função lógica booleana. Uma expressão que descreve essa função é:
Concurso:
CEFET-MG
Disciplina:
Eletrônica

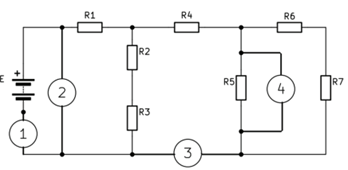

Considerando o circuito abaixo, julgue as afirmações a seguir.
I - O instrumento 4 pode ser um ohmímetro medindo a resistência do resistor R5.
II- O instrumento 3 pode ser um amperímetro medindo a corrente do resistor R4.
III- O instrumento 2 deve apresentar resistência interna idealmente infinita.
IV- Se o resistor R7 queimar abrindo o circuito, a medida de 3 será menor, e a medida de 2 não se altera.
Em relação ao circuito acima, são corretas as afirmativas
I - O instrumento 4 pode ser um ohmímetro medindo a resistência do resistor R5.
II- O instrumento 3 pode ser um amperímetro medindo a corrente do resistor R4.
III- O instrumento 2 deve apresentar resistência interna idealmente infinita.
IV- Se o resistor R7 queimar abrindo o circuito, a medida de 3 será menor, e a medida de 2 não se altera.
Em relação ao circuito acima, são corretas as afirmativas
