Considere que a tensão eficaz fase-neutro desenvolvida sobre uma carga ligada em estrela, alimentada por um sistema trifásico simétrico equilibrado e com sequência direta de fase vale 220 V.

Sendo assim, a tensão máxima fase-neutro e o valor eficaz da tensão de linha na carga, são, em volts, respectivamente,

Dados
√2=1,4
√3= 1,7

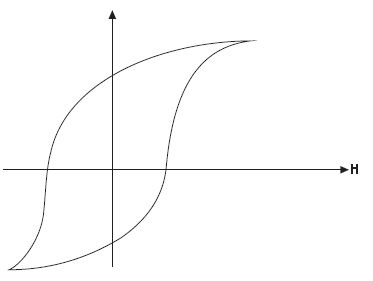

A Figura acima mostra a curva ou laço de histerese de um material. O eixo horizontal representa a grandeza intensidade de campo magnético (H).

Qual a grandeza que deveria ser representada no eixo vertical e que foi propositadamente suprimida da Figura?

Amplificadores com elevados ganhos de tensão, alta impedância de entrada e baixa de saída são construídos usando-se

Qual a função lógica S que representa o circuito acima?

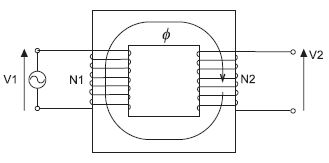

O circuito magnético, representado acima, é um circuito ideal, composto de um núcleo sobre o qual são instalados dois enrolamentos (1 e 2), com N1 e N2 espiras, respectivamente, representados no circuito.

A fonte de tensão ideal V1, que alimenta o enrolamento 1, é senoidal, e o fluxo Ø está totalmente confinado no núcleo, produzindo uma tensão induzida V2 no enrolamento 2. Não existe nenhum tipo de perda no processo.

Assim, qual a equação que permite relacionar as tensões V1 e V2 com as quantidades de espiras N1 e N2?
