Questões da prova:
CESGRANRIO - 2012 - TRANSPETRO - Engenheiro Júnior - Automação
limpar filtros
70 Questões de concurso encontradas
Página 6 de 14
Questões por página:
Questões por página:
Concurso:
TRANSPETRO
Disciplina:
Engenharia Elétrica
Três cargas equilibradas, formadas por impedâncias iguais de valor
ohms, estão ligadas em triângulo a um sistema elétrico trifásico, ABC, com tensão de linha igual a 204 V.
A corrente de linha resultante no circuito equivalente com as cargas ligadas em estrela e o ângulo de fase da tensão igual a 120º é
Concurso:
TRANSPETRO
Disciplina:
Engenharia Elétrica
Uma bobina é equivalente a uma resistência associada em série com uma indutância. Quando se aplica uma tensão contínua de valor 20 Volts, a bobina consome 5 A. Quando se aplica uma tensão alternada de valor 10 Volts sob frequência de 50 Hz, a bobina absorve uma corrente alternada de 2 A.
O valor, em Ohms, da reatância indutiva dessa bobina é
O valor, em Ohms, da reatância indutiva dessa bobina é
Concurso:
TRANSPETRO
Disciplina:
Engenharia Elétrica

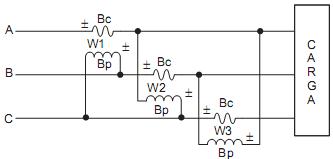

A figura mostra como é possível medir a potência reativa de uma carga em sistemas trifásicos utilizando-se wattímetros. Essa possibilidade só se concretiza se sua bobina de potencial (Bp) for alimentada com tensão defasada, referente à bobina de corrente, em relação à tensão aplicada à carga, de
Concurso:
TRANSPETRO
Disciplina:
Eletricidade
A figura representa um bipolo alimentado com tensão, em volt, dada por
O fasor da corrente no bipolo é
OBS: Utilize, no cálculo, aproximações com uma casa decimal.
Concurso:
TRANSPETRO
Disciplina:
Eletricidade
O diagrama de fasores acima corresponde a uma instalação elétrica de um centro de operações para supervisão e controle com as suas cargas elétricas ligadas em triângulo aterrado, com as correntes de linha equilibradas apresentando valor de 5 A, e a tensão de linha, valor de 374 V. A potência elétrica ativa na fase CN para essa instalação é:
