Uma carga inserida em um sistema elétrico possui uma potência complexa igual a 500 ∠ 315° . Em relação a essa carga é correto afirmar que
O relé que analisa a relação entre a tensão e a corrente, a fim de determinar a impedância vista pelo relé é o
Uma instalação elétrica que possui em sua entrada um transformador de 1.000 kVA e 20 kV de tensão de linha, recebe energia da concessionária local. Para que o projetista calcule o nível de curto-circuito nos diversos pontos da instalação, necessita determinar a reatância reduzida do sistema, que é a reatância entre a fonte supridora e o ponto de entrega da instalação. A corrente de curto-circuito na entrada da instalação é igual a 1.000 A e a tensão de linha da alimentação igual a 20.000 V.
Sabendo-se que a potência e tensão de bases escolhidas são os dados de placa do transformador de entrada da instalação, a reatância reduzida desse sistema é, em p.u., igual a
Considere as afirmativas abaixo a respeito de um sistema de segunda ordem com relação à análise de resposta transitória.

Situações

I. Subamortecido
II. Criticamente Amortecido
III. Sobreamortecido

Características

1. Dois polos reais e distintos. O sistema se aproxima do comportamento de um sistema de 1a ordem com o aumento do fator de amortecimento.
2. Dois polos reais e iguais. O sistema passa a não ter mais oscilações a partir do valor de fator de amortecimento igual à unidade.
3. O sistema apresenta oscilações e possui dois polos complexos conjugados.

A associação correta das situações com suas respectivas características é

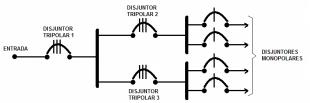

O diagrama unifilar simplificado abaixo apresenta três disjuntores tripolares e quatro monopolares.



A respeito desse diagrama é correto afirmar que
