Um no-break em série com um conversor CC/CA, de potência e tensão nominais no lado CC de 15 kVA e 50 Vcc, alimenta uma instalação elétrica. O banco de baterias desse no-break tem uma capacidade de 20 Ah. Sabe-se que, durante a ausência de energia elétrica, o no-break supre a instalação com 15 kVA. O tempo máximo para que a energia seja restabelecida, sem que a instalação fique desassistida de energia, de

Uma fonte senoidal de 21 V alimenta um circuito composto por um resistor de resistência 3 Ω e um capacitor de reatância 4 Ω. A corrente elétrica nesse circuito é de

Uma fonte senoidal de 100 V alimenta um circuito série composto por um resistor de 30 O e um indutor de 100 mH. A frequência, em Hertz, da fonte para que a potência ativa solicitada pelo circuito seja de 120 W é de

A figura abaixo apresenta um circuito composto pela fonte E e pelos resistores R₁ e R₂. A ddp da fonte E é igual a 40 V e os resistores são, respectivamente, iguais a 10 Ω e 30 Ω. Entre os terminais A e B é conectada uma carga resistiva.



O valor dessa carga, de modo que a potência dissipada seja a máxima, e o valor dessa potência são respectivamente

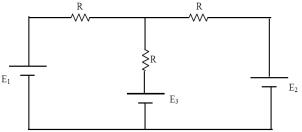

A figura abaixo apresenta um circuito composto por três resistores iguais a R e três fontes contínuas E₁, E₂, e E₃. Os valores de E₁ e E₂ são iguais a E.



Para que a corrente elétrica no ramo central do circuito seja igual a zero, A fonte E₃ deve ser igual a
