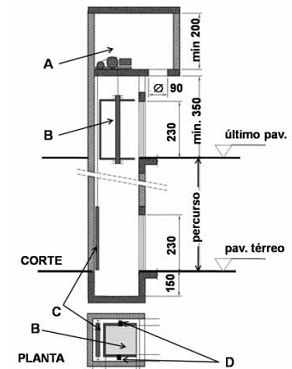

Considerando a figura apresentada, que representa um elevador convencional em corte e planta, julgue o item seguinte.

A figura mostra o pé-direito mínimo de 2,00 m na casa de máquinas A, que permite a manutenção, o espaço de 1,40 m entre o elevador B e a laje das máquinas, previsto por motivos de segurança, e o contrapeso C, também previsto pelos mesmos motivos.

Considerando a figura apresentada, que representa um elevador convencional em corte e planta, julgue o item seguinte.

Se o cabo de um elevador se quebrar, os freios de emergência serão acionados sobre os trilhos verticais D, que, além de funcionarem como guias, contribuem para a segurança do sistema.

Considerando a figura apresentada, que representa um elevador convencional em corte e planta, julgue o item seguinte.

Estipulando-se o nível do pavimento térreo com ± 0,00, um edifício com 10 pavimentos de 3,50 m de piso a piso e que possua o elevador com as medidas apresentadas na figura terá sua cota de coroamento em + 40,50 m e o fundo do poço em -1,50 m.

mostrar texto associado esconder texto associado Com relação às figuras I e II apresentadas, que ilustram saídas de emergência, julgue o item subsecutivo.

Na figura I, a área de circulação entre a escada e a porta resistente ao fogo deve ter largura mínima de um metro.

mostrar texto associado esconder texto associado Com relação às figuras I e II apresentadas, que ilustram saídas de emergência, julgue o item subsecutivo.

A figura I representa uma escada enclausurada protegida, com degraus ingrauxidos balanceados, em que a divisão dos pisos, junto ao corrimão interno, é feita por meio de uma proporção.
