CONSULPLAN - 2016 - TRF - 2ª REGIÃO - Analista Judiciário - Engenharia Mecânica
limpar filtros
Questões por página:

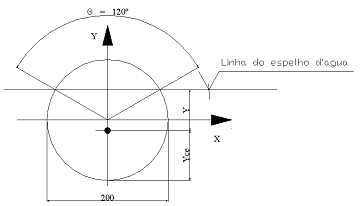

Um sistema de controle de nível de reservatório utiliza uma boia esférica de raio “R” de material muito leve e delgado, (portanto, seu peso deve ser desprezado) que aciona via haste a ligação de uma bomba que recalca o fluido para outro reservatório quando a boia está com a sua porção submersa como na figura a seguir.


Calcule a distância Y desde o centro de empuxo (centro de carena) da boia Yce até o plano do espelho d’água.
Considere: área do segmento circular . Ordenada do centro de gravidade do segmento circular:

• relativo ao centro da esfera;

• π = 3,140; (3)1/2 = 1,732; R = 100 mm; θ = 120°; sen(120°) = sen(60°) = 0,866; e,

• γfluido > γmaterial da bóia, onde γ é o peso específico.

(Arredondar o resultado da resposta para o inteiro mais próximo. Cálculos com 03 decimais.)
De acordo com as informações apresentadas, assinale a alternativa com o valor correto de Y[mm].

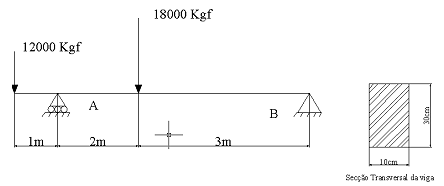

Encontre as equações dos deslocamentos angulares e lineares no trecho “B” 3 ≤ x ≤ 6 do carregamento na viga, adotando as constantes de integração na seguinte ordem: C1 para o deslocamento angular no trecho “B”, C2 para o deslocamento linear no trecho “B”. Nota: θ = deslocamento angular = rotação na viga provocada pelo carregamento. y = deslocamento linear = flecha na viga provocada pelo carregamento. Considere que as respostas devem ser dadas em função das constantes que não precisam ser calculadas.

(Considere: E = Módulo de elasticidade longitudinal do aço ASTM A-36.

E = 210 GPa ou 21 x 109 :Kgf/m2 .

I = 2,25 x 10– 4 m4 .)


Assinale a alternativa com as respostas corretas a seguir para “θ” em radianos e “y” em metros considerando a homogeinização das unidades para o produto “EI”:
Segundo a Lei da Termodinâmica, em uma dada máquina térmica são fornecidos 9kJ de calor pela fonte quente para o início do ciclo, sendo o trabalho em módulo realizado pela máquina de 7980J. Qual é o valor em módulo do calor rejeitado à fonte fria deste equipamento? Qual o seu rendimento η em porcentagem, se considerarmos que toda a energia que não é transformada em calor passa a realizar o trabalho?
Com referência aos rotores de bombas centrífugas assinale a alternativa em que o tipo de rotor NÃO é classificado para bombas centrífugas.
Serão atribuições privativas do Comitê Técnico de Obras Nacional da Justiça Federal, EXCETO:
