Um motor de indução de 60 kW, cujo rendimento é de 95%, apresenta, em seu rotor, corrente de 40 A. Admitindo-se que a resistência do enrolamento do rotor é de 0,25 Ω e as perdas rotacionais são de 1,8 kW, o escorregamento desse motor é:

Para que o método do ângulo de proteção possa ser aplicado em um Sistema de Proteção contra Descargas Atmosféricas (SPDA) de classe I, a altura (H) do captor em relação ao plano de referência deve ser:

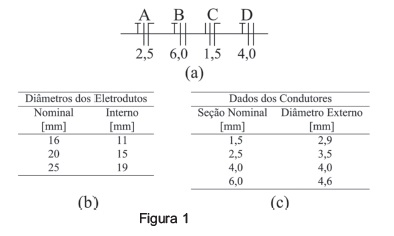

O diagrama unifilar da figura 1(a) mostra quatro circuitos em um eletroduto de 25 mm. Durante a execução da obra, observou-se que esse eletroduto está sobrecarregado, de acordo com as prescrições da norma ABNT NBR 5410:2004. A decisão tomada pelo responsável da obra foi instalar um outro eletroduto em paralelo a esse, que será de 16 mm, devido ao material disponível. Suponha-se que as informações relevantes dos catálogos dos fabricantes dos condutores estão dispostas nos quadros da figura 1(b) e (c).


Para que a ocupação do eletroduto de 25 mm fique a mais próxima possível da admitida pela norma, o circuito que deve ser transferido para o novo eletroduto é:

No acionamento estrela-triângulo de um motor trifásico, é utilizado um relé temporizado com duração típica de 30 ms a 100 ms, cujo objetivo é:

Um escritório de 15,0 m x 12,0 m necessita, para realização de sua atividade, de fluxo luminoso total de 400.000 lúmens. A iluminação foi projetada de forma a utilizar 20 luminárias que fornecem fluxo luminoso de 20.000 lúmens. Sabendo que cada luminária é composta de 5 lâmpadas, o fluxo luminoso de cada lâmpada é de:
