Analise a descrição abaixo de estados de um sistema sequencial.

?(? + 1) =

z(t) =

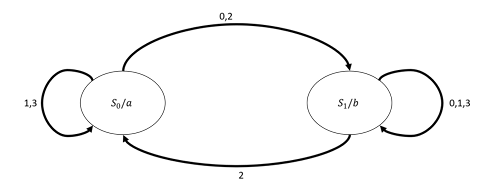

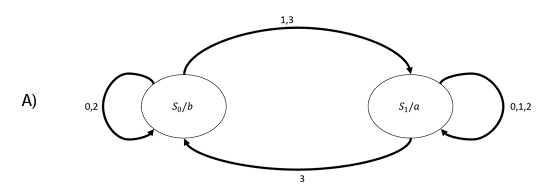

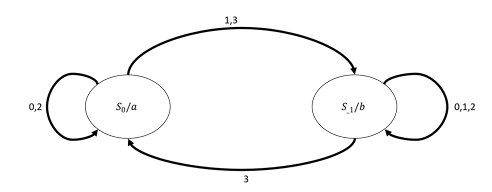

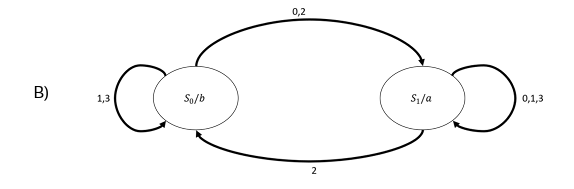

Assinale a opção que representa o diagrama de estados obtido, diretamente, dessas expressões.

Um circuito combinacional é utilizado para contar os números 1s presentes em três entradas de um bit: A, B e C. Como saída, fornece esse número em binário por meio de duas saídas Z1 e Z0, sendo Z1 o bit mais significativo. O número de 1s, nas três entradas, pode variar de 0 a 3. Desse modo, a saída de dois bits é suficiente para representar esses números.

As equações lógicas que representam Z1 e Z0 são

Analise a figura abaixo, que representa uma estrutura de portas complexas.

Fonte: FUNCERN, 2017.

A função lógica que representa a saída Z do circuito é

Em relação aos dispositivos lógicos programáveis, o FPGA

Considere os dados de placa nominal do motor elétrico representados na figura abaixo.

Adaptado de: <http://old.weg.net/br/Media-Center/Central-de-Downloads/Resultado-daBusca?keyword=guia+pr%C3%A1tico+de+treinamento&x=32&y=12 >. Acesso em: 16 jul. 2017.

Considerando os dados da placa apresentados na figura, em condições nominais de operação, o motor
