Considerando a figura apresentada, que ilustra os circuitos de comando e de força de um motor de indução trifásico, julgue o próximo item.

O motor é acionado por meio de chave estrela-triângulo.

- Certo - Errado

Concurso: TRT - 1ª Região (RJ)

Concurso: TRT - 1ª Região (RJ)
Cargo: Analista Judiciário - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

AOCP

Cargo:

Analista Judiciário - Engenharia Elétrica

Disciplina: Engenharia Elétrica

FC263221

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Sobre fontes chaveadas, assinale a alternativa correta.

(a)

Em uma fonte chaveada de conversor ZETA com transformador, durante o corte do transistor, a tensão de entrada é transferida para o secundário, pois seu emissor está conectado do lado negativo da fonte de tensão de entrada e seu coletor está ligado em paralelo com o enrolamento primário.

(b)

Em uma fonte chaveada com conversor Forward, a área de seção do núcleo do transformador é inversamente proporcional à frequência de comutação dos transistores.

(c)

Em um conversor Push-Pull a capacitância do capacitor de saída é dada por: , em que D_min é a largura de pulso mínima em regime estático e V_0maxé a tensão máxima na saída do conversor.

(d)

O conversor Flyback é um conversor ZETA associado em série com um conversor Fullbridge não isolado, podendo, assim, ser utilizado amplamente nos equipamentos eletroeletrônicos atuais sem gerar ruído audível.

(e)

Os conversores chaveados são circuitos lineares capazes de processar potência da entrada para a saída com elevado rendimento e baixa emissão de ruído conduzido e radiado, graças à utilização de filtros que impedem a propagação da interferência eletromagnética.

Concurso: TRT - 1ª Região (RJ)

Concurso: TRT - 1ª Região (RJ)
Cargo: Analista Judiciário - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

AOCP

Cargo:

Analista Judiciário - Engenharia Elétrica

Disciplina: Engenharia Elétrica

FC263214

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Um Analista Judiciário, ao visitar uma instalação e analisar seu sistema de automação predial, encontrou uma série de motores, em sua maioria, utilizados para bombeamento de água e abertura de portões. De acordo com os circuitos de comandos elétricos e acionamento de motores elétricos, assinale a alternativa correta.

(a)

A corrente total que circula nas bobinas do estator de um motor de indução trifásico é igual ao produto vetorial entre a corrente de magnetização e a corrente produtora de torque.

(b)

O torque no eixo de um motor de indução trifásico é igual à soma vetorial da corrente de magnetização e a corrente produtora de torque.

(c)

A categoria de partida H é utilizada em cargas que necessitam de torques de partida muito altos e corrente de partida limitada de baixa inércia.

(d)

Os motores elétricos acionados por inversores de frequência podem utilizar controle vetorial para variar a velocidade de seu eixo, em que a orientação do fluxo magnético consiste em fixar um dos três fluxos magnéticos da máquina de indução: o de estator, o de rotor e o de entreferro.

(e)

Os motores elétricos acionados por inversores de frequência apresentam a corrente que circula pelo estator inversamente proporcional à raiz cúbica da reatância indutiva multiplicada pelo conjugado jacobiano da corrente de torque instantânea.

Concurso: TRT - 1ª Região (RJ)

Concurso: TRT - 1ª Região (RJ)
Cargo: Analista Judiciário - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

AOCP

Cargo:

Analista Judiciário - Engenharia Elétrica

Disciplina: Engenharia Elétrica

FC263211

Dificuldade em análise

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

Sobre fontes de alimentação lineares e chaveadas, é correto afirmar que

(a)

O conversor Flyback não pode operar no modo descontínuo de corrente e, nesse caso, a energia armazenada no núcleo do seu transformador é totalmente transferida para a saída durante seu período de operação.

(b)

No conversor CUK, o valor da corrente que circula no diodo é igual ao quadrado da soma das correntes nos indutores e inversamente proporcional à largura de pulso em regime estático.

(c)

A tensão de saída em um conversor BuckBoost é diretamente proporcional à tensão de entrada e à largura de pulso em regime estático.

(d)

O conversor ZETA apresenta topologia que permite operar com menos componentes do que o conversor Forward, porém emite mais ruído devido à comutação de seus dois transistores operando em simetria complementar.

(e)

O conversor Forward é definido como sendo um conversor ZETA sem isolação entre a entrada e a saída, conferindo ampla atuação na elevação de tensão.

Concurso: TJ-SC

Concurso: TJ-SC
Cargo: Analista Judiciário - Engenharia Elétrica
Ano: 2018

Ano:

2018

Banca:

FGV

Cargo:

Analista Judiciário - Engenharia Elétrica

Disciplina: Engenharia Elétrica

FC261418

Dificuldade: Muito difícil

notificar erro

Notificar erro

Motivo:

Há um erro no enunciado e/ou alternativas

A resposta no gabarito oficial é outra

A disciplina ou assunto estão incorretos

A questão foi anulada

A questão está desatualizada

Informe mais detalhes

Erro de digitação ou português

As alternativas não aparecem

As imagens não aparecem

As imagens estão ilegíveis

Outro (especifique)

Alternativa A

Alternativa B

Alternativa C

Alternativa D

Alternativa E

Descrição

Acertou

Errou

adicionar questão na lista de favoritas

remover questão da lista de favoritas

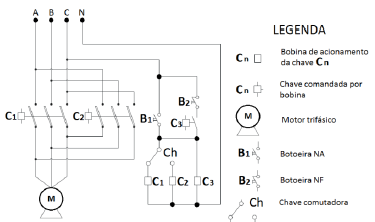

A figura abaixo apresenta o esquema simplificado de um circuito de comando de motor.

Sobre esse circuito, considere as afirmativas a seguir:
I. O circuito apresentado é um inversor de rotação de motor. II. A chave C₃ é seladora da alimentação do motor. III. A chave B₁ tem a função de parar o motor.
Está correto somente o que se afirma em:

(a)
