mostrar texto associado esconder texto associado Em um motor de indução trifásico alimentado por três condutores, caso o sentido de rotação do motor precise ser invertido, essa inversão poderá ser conseguida trocando-se simultaneamente a posição dos cabos de alimentação das três fases de alimentação do motor.

mostrar texto associado esconder texto associado É usual realizar o controle de velocidade de motor de indução em gaiola por meio da inserção de reostatos no circuito do rotor, devidamente conectados.

mostrar texto associado esconder texto associado Uma forma de reduzir a corrente de partida de um motor de indução trifásico consiste em reduzir a tensão na partida, utilizando-se uma chave compensadora que aplique 80% da tensão nominal, por exemplo. A vantagem da aplicação da chave compensadora é que o conjugado de partida do motor de indução trifásico não é afetado pela redução da tensão.

mostrar texto associado esconder texto associado Uma forma de reduzir a corrente de partida de um motor de indução é utilizar uma chave de partida estrela-triângulo. Quando os enrolamentos do motor são conectados em estrela, a tensão aplicada sobre cada fase é menor do que na ligação em triângulo, reduzindo-se assim a corrente de partida.

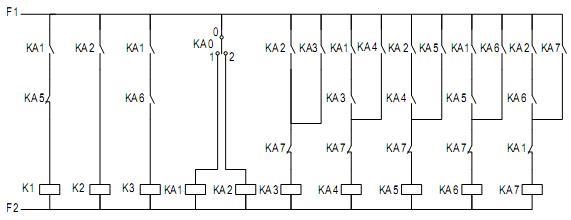

O diagrama da Figura acima é de um circuito de acionamento. As contatoras de força K1, K2 e K3 nunca são energizadas simultaneamente entre si. Já os relés auxiliares KA1 a KA7 e o contato KA0 formam o circuito auxiliar que propicia a energização das contatoras de força. O contato KA0 pertence a um dispositivo eletrônico que, quando acionado, dá início à comutação periódica do contato 0 com os contatos 1 e 2, iniciando pelo contato 1. Como consequência, os relés auxiliares KA1 e KA2 são acionados de forma complementar, com início de acionamento em KA1. O tempo entre cada comutação do contato KA0 é muito maior que o tempo de comutação (fechamento e abertura) dos contatos do circuito, que pode ser considerado desprezível.

O resultado do funcionamento circuito auxiliar é um ciclo periódico de energização das contatoras de força, que se repete após o fim da sequência
