A Prefeitura Municipal de Novo Hamburgo solicitou ao setor técnico a listagem dos componentes essenciais para a aquisição e instalação de um sistema de bombeamento voltado para a drenagem de água acumulada por inundação. A engenharia hidráulica especificou uma moto bomba trifásica (380 V/5 CV) dimensionada para operar com uma altura manométrica total de até 10 metros de coluna de água e uma vazão média estimada de 55 m³/h. O ponto de alimentação elétrica disponível situa-se a 200 m de distância do local de instalação do conjunto motobomba.
Dados técnicos nominais e dimensionamento parcial:
• Rendimento (?): 85% (0,85).
• Fator de Potência (cos ?): 0,84.
• Tensão de alimentação: 380 V (trifásico).
• Queda de Tensão máxima admissível: 4% de 380 V = 15,2 V.
• A resistividade elétrica do cobre a 20 °C ? = 0,0178 ? · mm²/m.
Assinale a alternativa que apresenta, correta e respectivamente, o conjunto completo de componentes de campo, o quadro de comando, a proteção e os condutores para o acionamento e operação segura do sistema. Considere ?3 = 1,71.
Observe o esquema de ligação abaixo. Um motor trifásico de 5 cv aciona uma bomba centrífuga de abastecimento de água de um prédio e será ligado à rede elétrica de 220 V.
Como o projeto exige a redução da corrente de partida para minimizar as perturbações na rede elétrica, será adotada uma chave de partida. O tipo de chave tecnicamente mais indicado para essa aplicação é a chave:

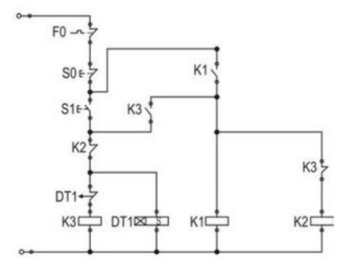

Em acionamento de circuitos de potência, os circuitos de comando possuem a função de realizar as operações lógicas que determinam o funcionamento de circuitos e equipamentos de potência. Observe a figura abaixo:
NASCIMENTO Júnior, Geraldo Carvalho do. Passage? estrela para Triângulo. Comandos Elétricos: Teoria e Atividades. 2018.
Com base na figura, qual é a função do contato NA do contator K3? Assinale a alternativa CORRE??.
