Analise as afirmativas abaixo sobre elementos estruturais e seus comportamentos.

1. Vigas são elementos lineares em que a flexão é preponderante.
2. Arcos são elementos lineares curvos em que as forças normais de tração são preponderantes.
3. Pilares são elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais de compressão são preponderantes.


Assinale a alternativa que indica todas as afirmativas corretas.

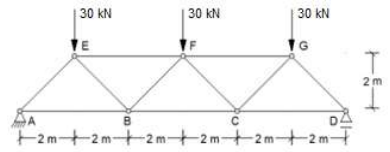

Considere a treliça abaixo:

As reações de apoio da estrutura são:

Na elaboração do esquema estrutural de edificações compostas por associações de pórticos de aço, as ligações viga-pilar desempenham um papel fundamental.
Sobre essas ligações, analise as afirmativas a seguir.

I. Pórticos com ligações viga-pilar flexíveis não fornecem, em geral, resistência significativa às ações horizontais, o que exige sistemas complementares de estabilização lateral, como contraventamentos ou núcleos rígidos.
II. Os pórticos com ligações rígidas garantem estabilidade a cargas verticais e horizontais, mas, nesse esquema, os pilares ficam submetidos à flexocompressão.
III. Pórticos com ligações flexíveis são mais complexos de instalar e têm custo maior do que os com ligações rígidas, mas, estruturalmente, podem ser vantajosos.

Está correto o que se afirma, apenas, em

A figura a seguir ilustra uma treliça do tipo Warren, amplamente utilizada na construção de pontes.





Essa treliça é submetida a uma carga uniformemente distribuída. Nessa condição, admitindo que a carga distribuída é transmitida como cargas pontuais aos nós da estrutura, as barras 1,2 e 3 são submetidas, respectivamente, a esforços de

A figura a seguir ilustra um pórtico com um apoio do terceiro gênero em A, do segundo gênero em B e do primeiro gênero em E. Além disso, há duas rótulas em C e D.




O grau de hiperestaticidade desse pórtico é
