Os dispositivos de proteção do esquema I são denominados

Na análise de sistemas de potência, a representação de grandezas por unidade permite simplificações consideráveis nos cálculos e na visualização de suas faixas de variação.

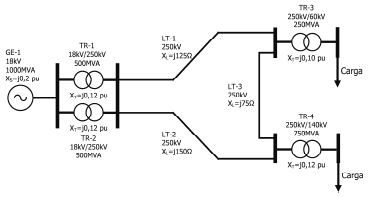

A figura a seguir apresenta o diagrama unifilar de um sistema de potência, em que as respectivas impedâncias estão especificadas na base própria de cada equipamento.


Caso essas impedâncias fossem representadas em p.u., em uma única base de potência de 100MVA, os valores das impedâncias do GE-1, TR-4 e LT-3 seriam, respectivamente,

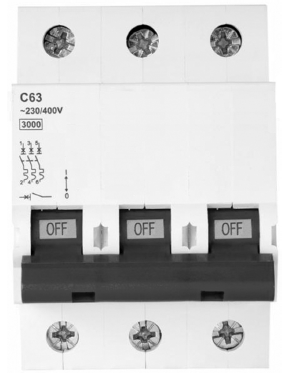

Sobre o disjuntor da figura a seguir, assinale a afirmativa correta.

Considere as características técnicas descritas abaixo.
I. Aplicado em circuitos de cargas indutivas. II. Curva tempo × corrente ultrarrápida. III. Possui contatos do tipo faca. IV. Possui elemento sinalizador de corrente nominal por código de cores.
Caracterizam o fusível NH o que consta APENAS em

Para o atendimento de um equipamento elétrico resistivo monofásico de 10 kW e tensão de 400 V, foi utilizado um fio com queda de tensão unitária de 8 V/A.km, considerando os dois condutores do circuito. O maior comprimento admitido para esse circuito, de modo que a queda de tensão não ultrapasse 4%, é de:
