A figura acima, cujas cotas estão em metros, exibe uma estrutura em equilíbrio formada por três barras rotuladas AB, BC e CD. Nos pontos B e C existem cargas concentradas verticais. A maior força de tração que ocorre em uma barra, em kN, e a altura h, em metros, da estrutura são

Consideração:

• as barras são rígidas, homogêneas, inextensíveis e de pesos desprezíveis.

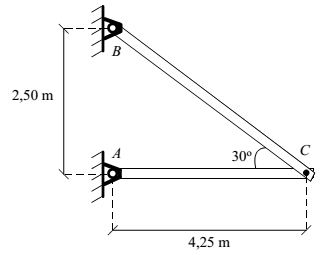

A figura mostra duas barras AC e BC que suportam, em equilíbrio, uma força F aplicada no ponto C. Para que os esforços nas barras AC e BC sejam, respectivamente, 36 N (compressão) e 160 N (tração), o valor e o sentido das componentes vertical e horizontal da força F devem ser:

Observação:

Despreze os pesos das barras e adote ?3 = 1,7.

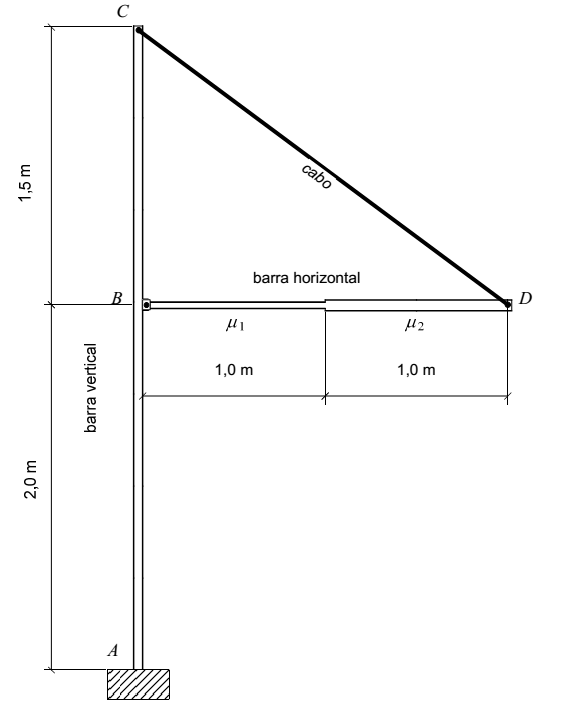

A figura acima mostra uma estrutura em equilíbrio, formada por uma barra vertical AC e um cabo CD, de pesos desprezíveis, e por uma barra horizontal BD. A barra vertical é fixada em A e apoia a barra horizontal BD. O cabo de seção transversal de 100 mm² de área é inextensível e está preso nos pontos C e D. A barra horizontal é composta por dois materiais de densidades lineares de massa ?₁ e ?₂ .

Diante do exposto, a força normal por unidade de área, em MPa, no cabo CD é:

Dados:

• aceleração da gravidade: 10 m/s² ;

• densidades lineares de massa: ?₁ = 600 kg/m e ?₂ = 800 kg/m.

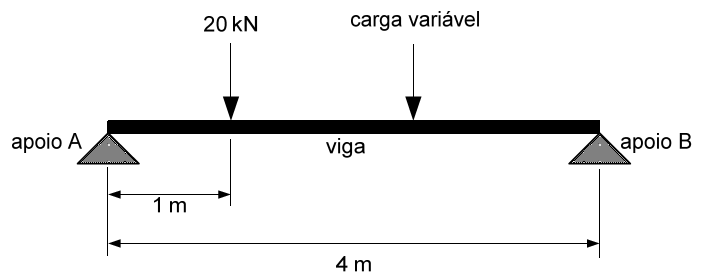

A figura acima mostra uma viga em equilíbrio. Essa viga mede 4 m e seu peso é desprezível. Sobre ela, há duas cargas concentradas, sendo uma fixa e outra variável. A carga fixa de 20 kN está posicionada a 1 m do apoio A, enquanto a carga variável só pode se posicionar entre a carga fixa e o apoio B. Para que as reações verticais (de baixo para cima) dos apoios A e B sejam iguais a 25 kN e 35 kN, respectivamente, a posição da carga variável, em relação ao apoio B, e o seu módulo devem ser

Na oficina de manutenção de viaturas do Corpo de Bombeiros, um elevador hidráulico é utilizado para elevar um veículo de 2.000 kg de massa. O raio do cabo do elevador é de 10 cm, e o raio do pistão, onde se aplica a força para acionar o elevador hidráulico, é de 1 cm. Considerando a aceleração da gravidade (g) = 10 m/s² , assinale a alternativa que apresenta a força a ser aplicada ao pistão para elevar o veículo.
