No sistema de instalações elétricas, algumas das convenções utilizadas estão representadas na imagem a seguir.
Fonte: NISKIER, Julio; MACINTYRE, Archibald Joseph. Instalações Elétricas: de acordo com a NBR 541:2004, versão corrigida em 17/03/2008, instalações elétricas de baixa tensão. Colaboração de Luiz Sebastião Costa.6ª ed. Rio de Janeiro: LTC,2014. Adaptado.
As convenções numeradas em 1,2,3 e 4 correspondem, respectivamente, a:

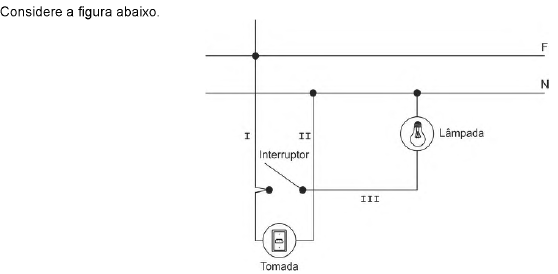

A figura demonstra esquema de ligação para interruptor com tomada. As indicações I, II e III correspondem, respectivamente, a condutor

Em função da necessidade de uso de cada compartimento, o arquiteto deverá utilizar diferentes dispositivos de comando dos circuitos (interruptores manuais). Relacione cada dispositivo apresentado a seguir, à sua respectiva especificidade.

1. de várias seções.

2. three-way ou paralelo.

3. four-way ou intermediário.

4. de minuteria.

( ) apagar ou acender o circuito de dois pontos diferentes.

( ) comandar o circuito em vários pontos.

( ) apagar automaticamente o circuito de serviço.

( ) comandar diversas lâmpadas do mesmo ponto de luz.

Assinale a opção que apresenta a sequência correta, segundo a ordem apresentada.

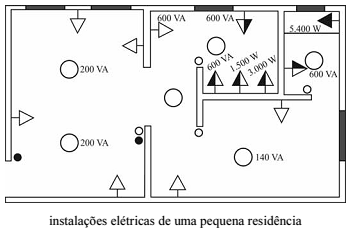

Considere uma residência com as características abaixo.

A potência ativa total dos pontos de tomada, iluminação e circuitos independentes é, em W,

No que concerne à leitura e à interpretação de projetos de instalações elétricas bem como à planta da locação dos pontos elétricos na habitação apresentada, julgue o próximo item.

De acordo com o projeto apresentado, nas instalações elétricas dessa residência, serão necessários quatro tomadas baixas, uma tomada alta, seis tomadas médias, seis pontos de luz no teto, dois interruptores de uma seção e quatro interruptores paralelos.
