Em um projeto de instalação elétrica de baixa tensão, é essencial que o engenheiro dimensione corretamente os condutores de cada circuito, levando em conta, entre outros critérios, a queda de tensão admissível. A Tabela a seguir apresenta a queda de tensão de três circuitos, no contexto de um projeto elétrico de baixa tensão. Esses circuitos partem de quadros de distribuição distintos, que são alimentados pelo Quadro Geral de Baixa Tensão (QGBT). O QGBT, por sua vez, é suprido diretamente pelo ponto de entrega (PE), que representa o ponto de conexão entre a instalação do consumidor e o sistema elétrico da concessionária.

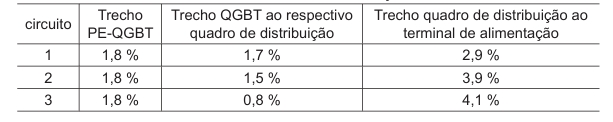

Queda de tensão percentual por trecho em relação

ao valor nominal da instalação

Considerando-se que a tensão dos equipamentos previstos para os circuitos é coincidente com a tensão nominal da instalação, pelos critérios de queda de tensão, se o ponto de entrega é nos terminais do secundário do transformador

Em uma instalação industrial, um Disjuntor em Caixa Moldada DA (Montante) alimenta um painel. Desse painel, sai um circuito protegido por um Disjuntor em Caixa Moldada DB (Jusante). Os parâmetros dos disjuntores são:
• Disjuntor DA (Montante): - Corrente Nominal: 400 A - Disparo Magnético: Fixo em 3.000 A - Capacidade de Ruptura Última: 50 kA
• Disjuntor DB (Jusante): - Corrente Nominal: 160 A - Disparo Magnético: Ajustado para 1.600 A - Capacidade de Ruptura Última: 25 kA
Considere que ocorreu um curto-circuito trifásico de alta intensidade, logo após o Disjuntor DB. A partir do estudo de curto - - circuito, calculou-se que a corrente de defeito nesse ponto foi de 30 kA.
Com relação à correta coordenação de proteção, conclui-se que

Um consumidor que possui demanda contratada de 75.000 watts e apresenta fator de carga igual a 0,50 consome, em 30 dias, a energia ativa, em megawatts hora, igual a

O índice isoceraúnico (IK) influencia o projeto do sistema de proteção contra descargas atmosféricas em diversos aspectos e representa o(a)

A resistividade elétrica do solo é um parâmetro crítico em qualquer projeto de aterramento, sendo que, em condições normais para solos estratificados, seu valor varia significativamente com a profundidade e tende a aumentar quando a(o)
