Analise as seguintes afirmativas com base na Norma ABNT NBR 14039:2005 - Instalações elétricas de média tensão.

I As linhas elétricas de diferentes tensões nominais não devem ser colocadas nas mesmas canaletas ou poços, a menos que sejam tomadas precauções adequadas para evitar que, em caso de falta, os circuitos de menores tensões nominais sejam submetidos a sobretensões.

II As linhas elétricas não devem utilizar dutos de exaustão de fumaça ou de ventilação.

III As linhas elétricas não devem ser colocadas paralelamente abaixo de canalizações que possam gerar condensações (tais como tubulações de água, de vapor, de gás, etc.), a menos que sejam tomadas precauções para proteger as linhas elétricas dos efeitos dessas condensações.

IV As linhas elétricas não devem, em hipótese alguma, utilizar as mesmas canaletas ou poços que as canalizações não elétricas.

Das afirmativas acima, apenas:

De acordo com a Norma ABNT NBR 14039:2005, devem possuir proteção contra fuga de líquido isolante por meio de tanque de contenção instalações que contenham no mínimo:

A seção do condutor de proteção de um circuito pode ser determinada utilizando-se um método alternativo proposto na norma ABNT NBR 5410:2004. A seção mínima será metade da seção S dos condutores do circuito quando:

Deve-se utilizar um dispositivo diferencial-residual (DR) em uma instalação cujo aterramento seja no esquema TN-C. Para que seja possível efetuar essa instalação, a partir do ponto onde será instalado o dispositivo DR, o esquema de aterramento deve ser convertido em:

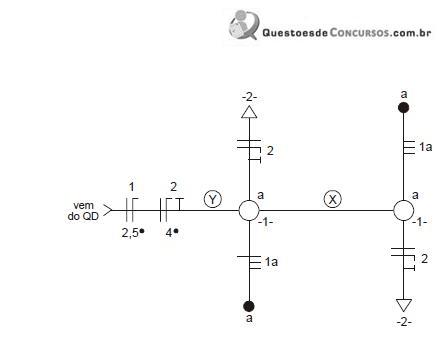

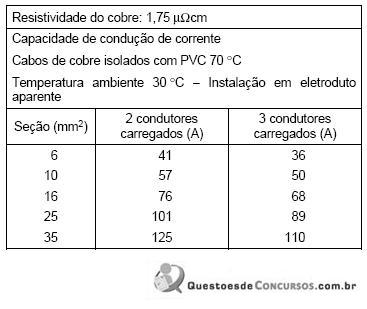

O diagrama unifilar da figura 1(a) mostra quatro circuitos em um eletroduto de 25 mm. Durante a execução da obra, observou-se que esse eletroduto está sobrecarregado, de acordo com as prescrições da norma ABNT NBR 5410:2004. A decisão tomada pelo responsável da obra foi instalar um outro eletroduto em paralelo a esse, que será de 16 mm, devido ao material disponível. Suponha-se que as informações relevantes dos catálogos dos fabricantes dos condutores estão dispostas nos quadros da figura 1(b) e (c).


Para que a ocupação do eletroduto de 25 mm fique a mais próxima possível da admitida pela norma, o circuito que deve ser transferido para o novo eletroduto é:
