Uma viga biapoiada (figura) está submetida à ação de uma carga vertical uniformemente distribuída (q). Considerando que o material da viga tem módulo de elasticidade (E) e que a altura de sua seção transversal equivale a duas vezes e meia a dimensão da sua base (h = 2,5b), os valores máximos para a tensão normal, a tensão de cisalhamento e a flecha são, respectivamente,

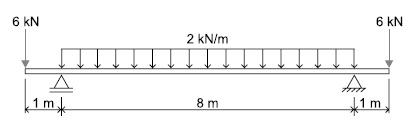

O dimensionamento de estruturas passa pela análise estrutural dos elementos da estrutura, suas forças atuantes e reações de apoio. A figura a seguir ilustra uma viga bi-apoiada sujeita a cargas verticais.

Nesse contexto, é CORRETO afirmar que as reações de apoio verticais nos pontos A e B são respectivamente iguais a:

A estática e a resistência dos materiais são pilares fundamentais da engenharia de estruturas, analisando o equilíbrio dos corpos e seu comportamento sob carregamento. Acerca do assunto, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__) Para que um corpo rígido esteja em equilíbrio estático, é necessário que o somatório de todas as forças e o somatório de todos os momentos que atuam sobre ele sejam nulos.
(__) A Lei de Hooke estabelece que a tensão em um material é sempre diretamente proporcional à sua deformação, independentemente do nível de carregamento e do tipo de material.
(__) O Módulo de Elasticidade, ou Módulo de Young, é a medida da resistência máxima de um material antes da fratura, sendo maior para materiais mais frágeis.
(__) O momento de inércia de uma seção transversal de uma viga é uma propriedade geométrica que indica sua resistência à flexão; quanto maior o momento de inércia, menor será a tensão normal para um mesmo momento fletor.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Uma viga de concreto armado, simplesmente apoiada em suas extremidades, suporta uma parede de alvenaria distribuída uniformemente ao longo de seu comprimento. A análise estrutural dessa viga, para um dimensionamento seguro, requer a correta identificação dos esforços internos gerados por esse carregamento. Considerando uma seção transversal qualquer da viga, localizada entre os apoios, mas não exatamente sobre eles, assinale a alternativa que descreve corretamente os principais esforços solicitantes presentes.

A energia de deformação elástica acumulada em uma viga engastada e livre de comprimento L e rigidez à flexão EJ, submetida a uma carga concentrada P aplicada na sua extremidade livre, é dada pela expressão:
