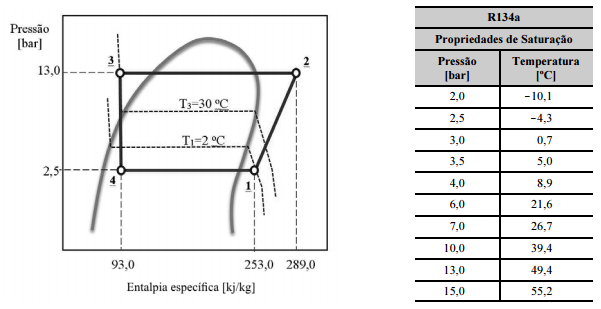

O chiller de uma instalação de ar condicionado opera segundo o ciclo de refrigeração por compressão de vapor como o mostrado no gráfico acima. As perdas de carga no evaporador e condensador são desprezíveis. Com base no gráfico, na tabela e nas informações acima, assinale a opção que apresenta corretamente os valores do coeficiente de performance (COP), do grau de superaquecimento (ΔSupAqu) e do grau de subresfriamento (ΔSubResf) respectivamente.

O croqui abaixo ilustra o circuito do ar numa instalação de condicionamento do ar de um recinto, numa condição de verão. A central de tratamento de ar realiza resfriamento e desumidificação do ar para gerar no recinto condições psicrométricas de conforto. As estações A, B, C e D têm seus estados psicrométricos representados numa carta psicrométrica também esboçada abaixo.



Considerando desprezíveis a perda de carga e a troca de calor nos dutos, a correspondência entre os estados dos pontos A, B, C e D e os pontos assinalados na carta psicrométrica, 1, 2 , 3 e 4, é:

Determine a capacidade de um ar condicionado, em Btu.h^-1,para condicionar um escritório contendo:
I. 30 m² com pé direito de 3m, ficando entre andares, não sendo cobertura.

II. Uma janela de 3 m² com cortinas recebendo sol da manhã.

III. 5 pessoas trabalhando.

IV. 2 portas com área de 3 m² cada.

V. Equipamentos de uso contínuo, com as respectivas potências:

a. 5 computadores de 60 W cada.
b. 3 impressoras de 20 W cada;
c. 1 fac-símile de 20 W cada;
d. 1 minigeladeira de 70W.
