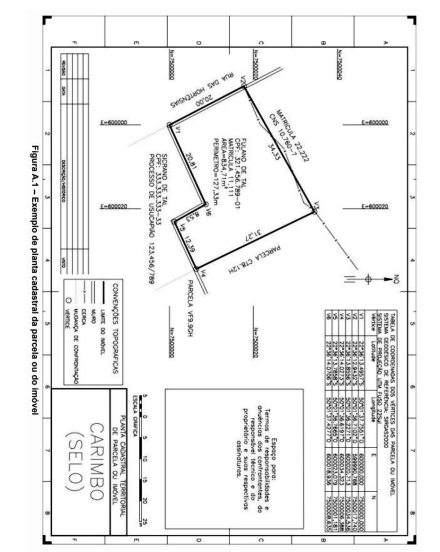

A seguir pode ser vista uma reprodução de planta cadastral de parcela ou imóvel, constante da página 10 da Norma Técnica Brasileira ABNT NBR 17.047. Levantamento Cadastral Territorial para Registro Público – procedimento.16 f. Rio de Janeiro: ABNT,2022. A imagem está rotacionada para melhor visualização. Acerca do tema da Norma Técnica e do diagrama a seguir é correto afirmar que



Figura 4 Ficha cadastral de imóvel ou parcela conforme norma técnica ABNT NBR 17.047 Levantamento cadastral territorial para registro público – procedimento.16 f. Rio de Janeiro: ABNT,2022. p.10.

Nos conhecimentos técnico-científicos envolvidos na Topografia é importante conhecer os termos técnicos especializados e, principalmente, os conceitos e fundamentos envolvidos nos sentidos destas palavras e expressões. Quando temos, em um relevo, linhas de terrenos de maior cota, cujos terrenos laterais são declives, é correto dizer que temos uma situação de

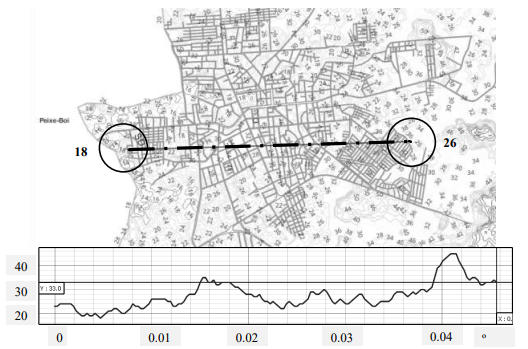

A seguir estão ilustradas parte da área urbana de Capanema-PA e um perfil topográfico (longitudinal), cuja linha-base está em traço-e-ponto na primeira figura, em planta, e em perfil cortado na segunda, com eixo X, horizontal, em graus (em º; cotas 0,0.01,0.02,0.03,0.04) e eixo Y, vertical, em metros (m º; cotas 0,20,30 e 40), cumulativos a partir do zero na origem (perfil no sentido Oeste-Leste). A cota altimétrica da extremidade Oeste da linha de corte do perfil é, conforme indicado na primeira figura,18; a cota da extremidade Leste é 26. A base deste perfil, cujas curvas de nível aparecem ilustradas em planta, é imagem SRTM (Shuttle Radar Topographic Mission) de 2014, georreferenciada, publicada no sítio eletrônico do USGS (United States Geological Service).








Analisando os dados fornecidos, é correto afirmar que

Na zona rural de Capanema-PA, na rodovia PA-124, a 4 quilômetros da cidade, há um lote, delimitado e ilustrado a seguir, a partir de imagem de satélite CNES/Airbus do ano de 2024 no aplicativo Google Earth Pro. A seguir pode-se ver uma representação geométrica deste lote, com cotas lineares em metros e medidas angulares em graus decimais. Note que a cota da testada do lote, no acesso pela rodovia PA-124, tem um ponto de interrogação (“?”) na figura 3, indicando, portanto, uma dimensão a ser descoberta.

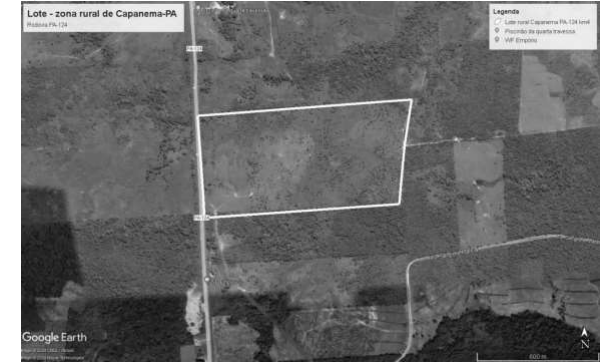

Figura 2 Delimitação de lote em zona rural de Capanema-PA, às margens da Rodovia PA-124. Fonte: satélite CNES/Airbus 2024, Google Earth Pro.

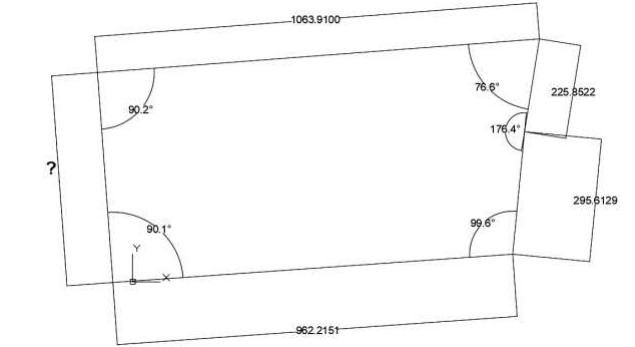

Figura 3 Representação esquemática em planta do lote em zona rural, cotas lineares em metros e medidas angulares em graus decimais.

Assim, esta testada do lote e sua área em hectares seriam respectivamente de

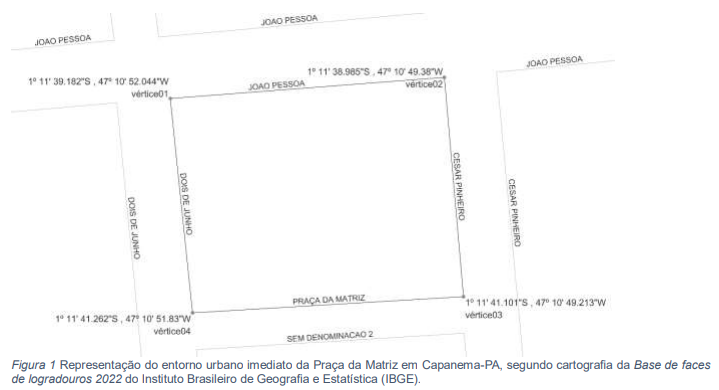

A Praça da Matriz, situada no Centro de Capanema-PA, é um logradouro urbano, ilustrado a seguir, onde indicamos quatro (04) vértices, numerados. Conforme exibido na imagem a seguir, suas coordenadas, respectivamente, são: (vértice 01) 1º 11' 39.182"S,47º 10' 52.044"W ; (vértice 02) 1º 11' 38.985"S,47º 10' 49.38"W ; (vértice 03) 1º 11' 41.101"S,47º 10' 49.213"W ; (vértice 04) 1º 11' 41.262"S,47º 10' 51.83"W. A cartografia digital que originou o mapeamento a seguir foi construída a partir da Base de faces de logradouros do Instituto Brasileiro de Geografia e Estatística (IBGE), no Censo Demográfico 2022, com DATUM SIRGAS 2000. Considere que a distância entre os vértices 04 e 03 da figura é de 81,51 m.





Com base nestes dados, portanto, a área da Praça da Matriz de Capanema em hectares é de
