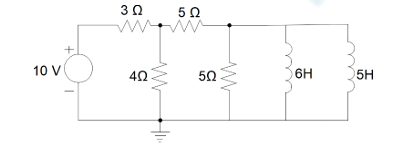

O circuito elétrico apresentado na Figura 2 a seguir opera em regime permanente de Corrente Contínua (CC) e é alimentado por uma fonte de tensão ideal de 10 V. Dado que os indutores são ideais e tomando como referência de potencial o barramento inferior (terra), qual é o valor da resistência equivalente (R_eq) vista pelos terminais da fonte de tensão? Considere o arredondamento para duas casas decimais, para cima, se o terceiro dígito decimal for maior ou igual a 5.

Figura 2

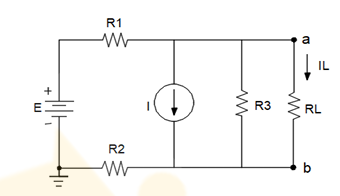

O Teorema de Thévenin é uma das ferramentas fundamentais da análise de circuitos elétricos lineares, permitindo simplificar qualquer rede complexa (composta por elementos lineares e fontes) vista a partir de dois terminais de acesso em um circuito equivalente simples, constituído por uma única fonte de tensão em série com uma resistência equivalente. A Figura 1 abaixo ilustra um circuito de aplicação para o Teorema de Thévenin:

Figura 1

Considerando os conceitos gerais, os procedimentos de cálculo e as limitações da aplicação do Teorema de Thévenin para qualquer circuito elétrico linear, assinale a alternativa INCORRETA.

Sobre o intertravamento de contatos de circuitos de comandos elétricos, é correto afirmar que:

O uso de painéis solares em residências e estabelecimentos comerciais tem se tornado mais comum no Brasil. Essa forma de geração apresenta características próprias quanto à origem da energia, aos impactos ambientais e às condições necessárias para produzir eletricidade. Considerando aspectos relacionados à energia solar, analise as assertivas abaixo e classifique cada uma como verdadeira (V) ou falsa (F).
(__)A geração fotovoltaica utiliza uma fonte de energia considerada renovável. (__)A produção de eletricidade pelos painéis envolve a queima de combustíveis durante seu funcionamento. (__)A quantidade de eletricidade gerada pode variar conforme a disponibilidade de luz solar. (__)A geração fotovoltaica pode ser realizada no próprio imóvel em que a energia será consumida.
A sequência CORRETA, de cima para baixo, é:

Ao elaborar o parecer técnico sobre as instalações elétricas de uma edificação pública, o Engenheiro Civil verifica os dispositivos de proteção, os sistemas de equipotencialização e o esquema de aterramento especificados no projeto. Com base nas definições apresentadas, analise os trechos a seguir:
(Trecho I): O dispositivo a corrente Diferencial-Residual (DR) provoca a abertura dos contatos quando a corrente Diferencial-Residual atinge determinado valor em condições especifica das.
(Trecho lI) A equípotencialização consiste na interligação de elementos especificados para obter a equipotencialidade necessária aos fins desejados, sendo suficiente para a proteção contra perturbações eletromagnéticas sempre que atender à proteção contra choques elétricos.
(Trecho III): No esquema TN, um ponto da alimentação é diretamente aterrado, sendo as massas ligadas a esse ponto por condutores de proteção. Conforme a disposíção dos condutores neutro e de proteção, existem três varia ntes desse esque m a.
Pode-se afirmar que:
