Na eletrônica digital é comum o uso de circuitos eletrônicos baseados em portas lógicas. Possuem uma ou mais entradas e uma saída, chamadas variáveis booleanas.

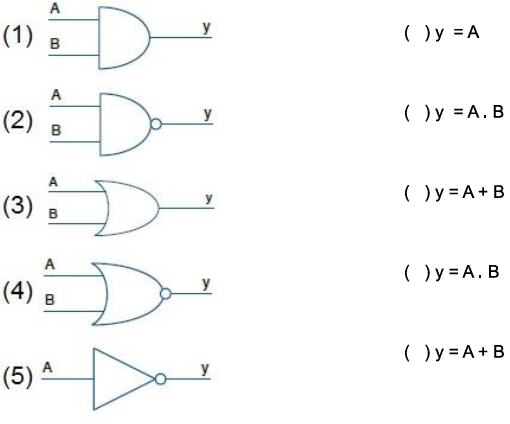

Associe a coluna da direita com a da esquerda, de acordo com o símbolo e a expressão booleana.

Assinale a alternativa que contém a ordem CORRETA de associação, de cima para baixo.

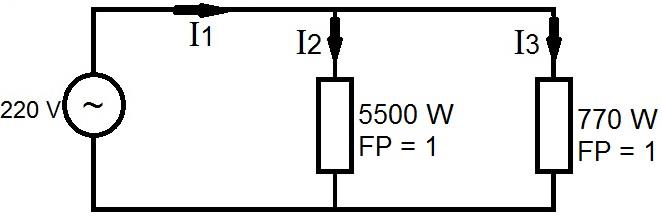

Com relação ao circuito elétrico indicado abaixo.

Quais são os respectivos valores das correntes elétricas I1, I2 e I3?

Assinale a alternativa que responde CORRETAMENTE à questão acima:

Na figura abaixo, o diagrama Ladder (a) é utilizado para comandar o cilindro (b). As variáveis K1 e K2 são memórias internas do CLP As variáveis B1, B2, B3, S4 e S5 estão conectadas a um módulo de entradas digitais do CLP e a variável Y1 está ligada a um módulo de saídas digitais do CLP. Para este sistema marque (V) para as afirmativas verdadeiras e (F) para as falsas.

Figura 1. (a) —Diagrama Ladder; (b) Circuito pneumático; (c) —Tabela de correspondência.

( ) Independente de B1, caso seja pressionado o B2 e permanecendo B3 desacionado, o cilindro entra em funcionamento, executando movimentos oscilatórios.

( ) Este programa foi elaborado para uma válvula com retorno por mola. Caso existisse a necessidade de substituição para uma válvula de duplo solenoide, bastaria em uma nova linha do programa acionar o solenoide de retorno pela negação da variável K2 para o software permitir o mesmo funcionamento.

( ) Para que o cilindro avance é necessário que sejam pressionados os botões S1 e S2 ao mesmo tempo.

( ) Caso seja suprimido o contato S4 na linha 2 do Ladder o funcionamento do cilindro permanece inalterado.

( ) Após iniciado o avanço do cilindro, este somente irá retornar quando chegar ao final de curso (S5).

Assinale a alternativa que contém a sequência CORRETA de cima para baixo.

A figura abaixo, é um diagrama unifilar de uma chave de partida direta de um Motor de Indução Trifásico (MIT). Todos os diagramas e circuitos de acionamento de MITS devem ser realizados de tal maneira que obedeçam a técnica padrão normatizada quanto às nomenclaturas dos elementos, quanto à representação gráfica e de modo que cada elemento do circuito cumpra uma função específica.

Estas funções específicas são de:

Fonte: SIEMENS Módulo 3S: coordenação de partidas de motores elétricos 2003

Dado o exposto acima, afirma-se:

( ) O elemento "Q1" é uma Chave Seccionadora.

( ) O elemento "K1" é responsável pelo comando funcional elou acionamento.

( ) No diagrama acima está faltando o elemento de proteção contra correntes de sobrecarga.

( ) Os Fusíveis deste circuito efetuam a proteção contra correntes de curto circuito.

( ) O elemento "Q1" é um Disjuntor Motor termomagnético.

Marque a opção que contenha a sequência CORRETA das afirmações, de cima para baixo, sendo (F) para falso e (V) para verdadeiro.

Dado o programa de CLP abaixo, desenvolvido no método LADDER; Considerando que "l" são entradas, "Q" são saídas, "M" são marcadores internos do CLP, "?" é o comando SET, "?" é o comando RESET ; Considerando que as letras minúsculas representam as mesmas entradas, saídas e/ou marcadores com sinal barrado, e; Considerando que elementos físicos de desligamento (botoeiras desliga, chaves de emergência e relés de proteção) devem ser do tipo NF e, elementos físicos de ligamento (botoeiras e chaves de acionamento) devem ser do tipo NA; Assinale a alternativa CORRETA:
