Os Resistores podem ser identificados utilizando-se um código de cores especial que, ao ser corretamente interpretado, permite identificar o valor da resistência do componente. Nos Resistores de uso comum, esse código é formado por um conjunto de faixas coloridas que indicam o valor do componente e uma última faixa que indica a tolerância do mesmo, conforme a figura abaixo.

Cor

1a Faixa

2a Faixa

3a Faixa

Multiplicador

Tolerância

Preto

0

0

0

x1?

+/- 1%

Marrom

1

1

1

x10?

+/- 2%

Vermelho

2

2

2

x100?


Laranja

3

3

3

x1K?


A

4

4

4

x10K?


Amarelo

5

5

5

x100K?

+/- .5%

Verde

6

6

6

x1M?

+/- .25%

Azul

7

7

7

x10M?

+/- .1%

Violeta

8

8

8


+/- .05%

Cinza

9

9

9



Branca




x.1?

+/- 5%

Dourado




x.01K?

+/- 10%

Prateado






Qual o valor da resistência e da tolerância de um resistor que possui a primeira faixa marrom, a segunda preto, a terceira amarelo e a última de cor dourado?

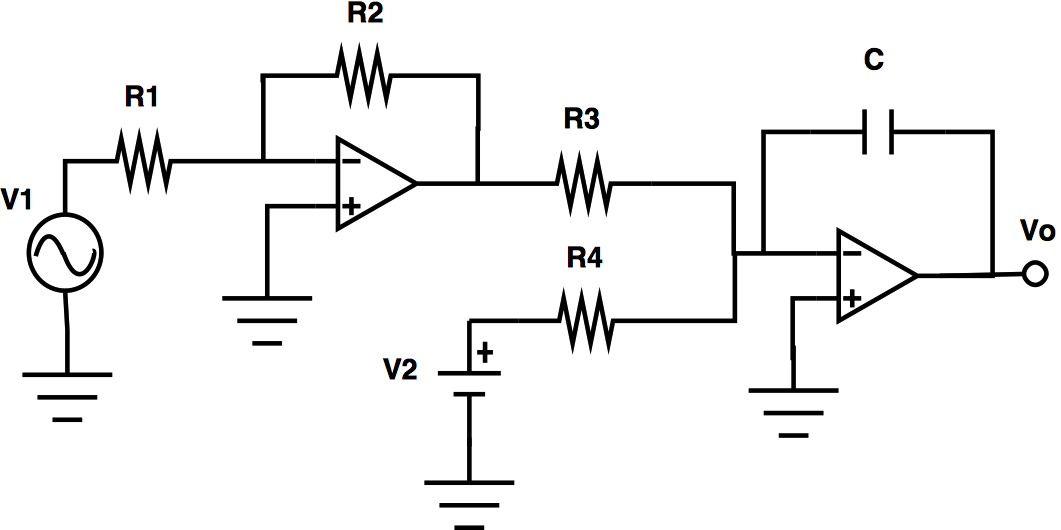

Analise o circuito da figura abaixo, considerando os amplificadores operacionais ideais, V1 = cos(5t) mV, V2=5mV, R1 = 2 Ohms, R2 = 20 Ohms, R3 = 1 MOhms, R4 = 1 Mohms, C = 1 F e que o capacitor C está inicialmente descarregado, avalie o acerto das seguintes afirmações e marque com V as verdadeiras e com F as falsas:


Imagem associada para resolução da questão


( ) O circuito elétrico em questão é composto por um amplificador inversor e um derivador;

( ) O circuito elétrico em questão é composto por um amplificador inversor, um somador e integrador;

( ) A expressão que melhor representa o sinal de saída é Vo = 2sen(5t) - 5t mV;

( ) A expressão que melhor representa o sinal de saída é Vo = 2cos(5t) - 5t² mV;

( ) A expressão que melhor representa o sinal de saída é Vo = —50sen(5t) mV.


Marque a opção que contenha a sequência CORRETA, de cima para baixo:

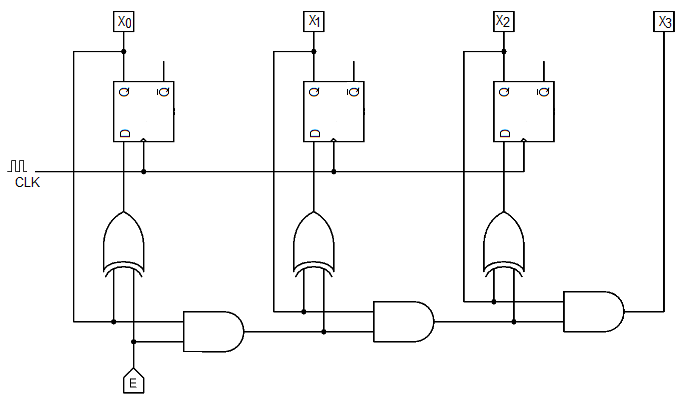

O circuito abaixo é a realização de um circuito digital com Enable (E) e clock (CLK) Analise as saídas X0, X1, X2 e X3 considerando o circuito energizado, E=1 e CLK=1Hz, determine qual a característica específica deste circuito.


Imagem associada para resolução da questão

Assinale a alternativa CORRETA:

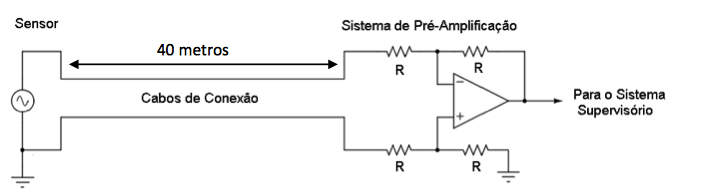

Em um ambiente industrial, um sistema supervisório é utilizado para monitorar sinais de tensão elétrica provenientes de um sensor. Por questões físicas da planta, o sensor encontra-se posicionado à cerca de 40 metros de distância do sistema de pré-amplificação e condicionamento de sinal, que é constituído por um amplificador operacional na configuração inversora, conforme ilustra a figura abaixo. O ambiente em questão está sujeito a emissões eletromagnéticas moderadas que podem se acoplar no circuito ao longo do percurso entre o sensor e o sistema de pré-amplificação Considerando o contexto em questão, a solução técnica mais viável economicamente para conexão do sensor ao sistema de pré-amplificação é:


Imagem associada para resolução da questão

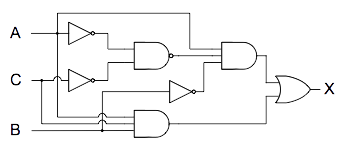

A expressão booleana que representa a saída X do circuito lógico da figura abaixo é:

Imagem associada para resolução da questão
