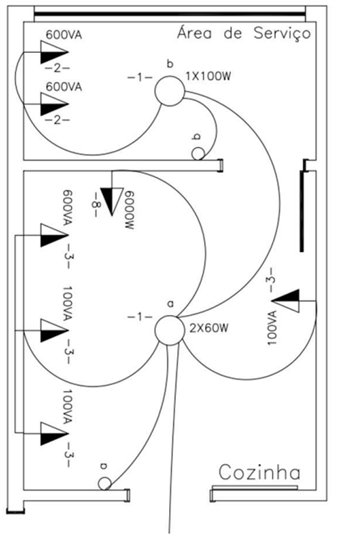

O desenho a seguir é parte de um projeto de uma edificação predial alimentada em 220 Vca / 60Hz, elaborado segundo as determinações da NBR 5410. Com base no desenho e na norma, analise as afirmativas e assinale a alternativa correta:



I.As tomadas de uso geral da cozinha não atendem ao que determina a norma no que se refere às potências atribuíveis aos pontos de tomada.
II.Na área de serviço devem ser projetadas tomadas de 1 000 VA cada.
III.O circuito 8 deve ser conectado com uma tomada de 20 A no padrão da NBR 14136.

É correto o que se afirma em:

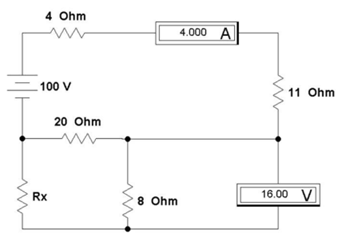

No circuito a seguir, considerando a medição dos instrumentos (Voltímetro: resistência interna infinita e Amperímetro: resistência interna "zero") assinale a alternativa que representa o correto valor do resistor "Rx"

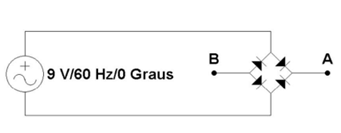

Considerando o circuito a seguir com Vrms= 9Vca, assinale a alternativa que representa o valor da tensão elétrica média "VAB" entre os pontos "A" e "B". Considere diodos de silício com VD=0,7V, raiz quadrada de "2" = 1,41 e "Pi" = 3,1415.

Um sistema SCADA (Supervisory Control and Data Acquisition ) é uma plataforma de software e hardware que permite o monitoramento e controle remoto em tempo real de processos industriais ou infraestruturas (como saneamento, energia, petróleo e gás), coletando dados de sensores e equipamentos de campo (UTRs/CLPs) e exibindo-os de forma gráfica e intuitiva para operadores, possibilitando decisões rápidas e automação de tarefas, sendo a telemetria a tecnologia de comunicação (rádio, satélite) que viabiliza essa troca de dados à distância. Sobre esse tema, analise as afirmações e assinale a alternativa correta

I.Uma IHM (Interface Homem-Máquina) é um dispositivo ou sistema que permite a interação direta entre o operador e uma máquina, processo ou equipamento industrial, apresentando informações de forma visual e possibilitando o envio de comandos ao sistema. Em contextos de engenharia elétrica, a IHM é fundamental para monitorar grandezas elétricas, estados de equipamentos, alarmes e para operar sistemas como subestações, painéis de controle e usinas fotovoltaicas, tornando a operação mais segura, intuitiva e eficiente.

II.Uma rede Modbus RTU é um protocolo de comunicação serial para automação industrial, que usa uma arquitetura mestre-escravo em uma rede física como a RS485. A comunicação é iniciada apenas pelo mestre, que envia requisições para os dispositivos escravos, e os escravos respondem aos comandos do mestre. Esse protocolo é conhecido por sua simplicidade e eficiência, sendo amplamente utilizado para conectar equipamentos como CLPs, inversores, IHMs e sistemas SCADA.

III.A lógica Ladder que organiza instruções entre duas linhas verticais, representando entradas (contatos) e saídas (bobinas) de forma visual e simples é padronizada pela norma IEC 60076-3.

É correto o que se afirma em:

Um transformador monofásico ideal (sem perdas) possui 600 espiras no enrolamento do primário e 520 espiras no enrolamento do secundário. Se no primário desse transformador for aplicada uma tensão alternada de 127Vac a tensão da saída no secundário será de:
