Uma UBS (Unidade Básica de Saúde) do interior de Biguaçu está com problemas de queda de tensão, devido à distância entre o ponto de entrega da CELESC e a edificação da UBS, que fica a 150 m de distância. O ramal de carga atual é formado por condutores de alumínio de 10 mm². De forma prática, a engenheira eletricista da prefeitura orientou o eletricista a substituir os condutores do ramal de carga por outros de seção diferente e de material diverso do atual. Assinale a alternativa que contém a orientação mais adequada passada pela engenheira ao eletricista:

Uma instalação alimentada por uma rede trifásica de 380 V − 60 Hz absorve uma potência reativa de 35 kVAr com fator de potência de 0,8 atrasado. Assinale a alternativa que representa o valor da potência ativa dessa instalação.

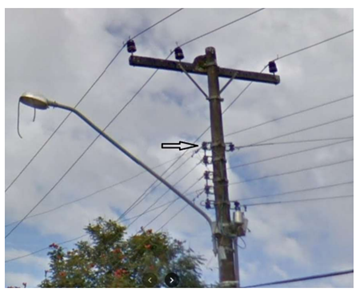

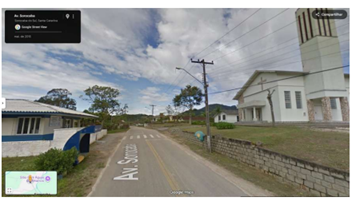

Observando as imagens a seguir de uma rede de distribuição de energia da CELESC−SC, em um local aleatório da cidade de Biguaçu, onde a concessionária utiliza o padrão mais comum no estado — sistema trifásico com neutro acessível e aterrado —, é possível notar que, na rede secundária (baixa tensão), a distribuição é formada por cinco condutores. Assinale a alternativa que representa qual é o condutor que fica na parte superior dessa configuração.

No projeto elétrico de um painel de comando e proteção (quadro de comando) para uma estação de bombeamento de água, um engenheiro precisa dimensionar os componentes de partida direta de um motor de indução trifásico (MIT) com rotor em gaiola de esquilo.
Os dados de catálogo do motor e da instalação elétrica são:

Corrente nominal de operação: 22 A;
Relação de corrente de partida: 7,0;
Fator de serviço: 1,15.

Desse modo, calcule a potência de partida e a corrente máxima do motor ajustada, e marque a opção com os valores corretos para esta aplicação.

Considerando a norma ABNT NBR 14039, analise as afirmativas a seguir.

1) Uma instalação pode ter várias tensões nominais, uma para cada parte. As tensões nominais das instalações regidas por essa norma são as seguintes: 3 kV,4,16 kV,6 kV,13,8 kV,23,1 kV e 34,5 kV.

2) No caso de emprego de cores para identificação dos condutores de fase em corrente alternada, devem ser utilizadas as cores vermelha, branca e marrom para as fases A, B e C, respectivamente.

3) As posições de “fechado” e “aberto” dos equipamentos de manobra de contatos não visíveis devem ser indicadas por meio de letras (I e O) e cores (vermelho e verde), devendo ser adotada a convenção I–vermelho para contatos fechados e O– verde para contatos abertos.

4) A documentação mínima que deve constar em um projeto elétrico é composta por: plantas, esquemas (unifilares e outros que se façam necessários), detalhes de montagem (quando necessário), memorial descritivo e especificação dos componentes.

Estão corretas:
