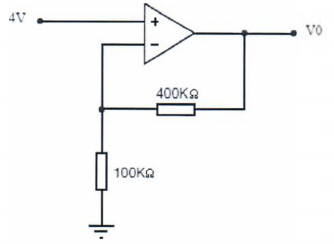

Observe a figura a seguir.

Imagem associada para resolução da questão

Calcule a tensão de saída (V0) do amplificador não-inversor representado na figura acima, e assinale a opção correta.

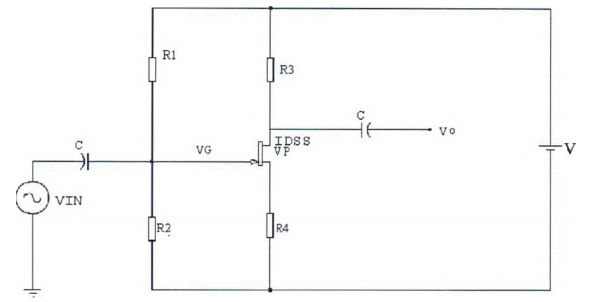

Considere o circuito com JFET da figura abaixo.

Imagem associada para resolução da questão

Com relação a essa figura, determine a tensão no "gate" (VG) e assinale a opção correta.

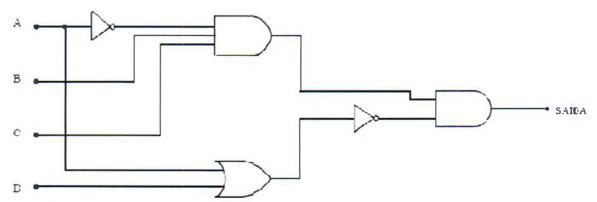

Observe a figura a seguir.

Imagem associada para resolução da questão

Determine a saída do circuito lógico representado acima, e assinale a opção correta.

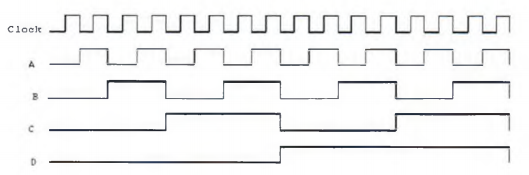

Considere a figura abaixo que representa as formas de onda de um contador básico.

Imagem associada para resolução da questão

Com relação a essa figura, calcule frequência na saída C, considerando 16KHz a frequência do clock, e assinale a opção correta.

Observe a tabela verdade abaixo.

Imagem associada para resolução da questão

Com relação a essa tabela e utilizando o mapa de Karnaugh, encontre o circuito de saída simplificado e assinale a opção correta.
