As medições das grandezas elétricas envolvidas em um circuito eletrônico são fundamentais para determinar se o circuito apresenta o funcionamento correto para o qual foi projetado. Uma das funções técnicas é realizar com precisão essas medições, utilizando corretamente os instrumentos de medição. A medição da corrente elétrica é realizada em ____________ com o circuito utilizando ____________; a medição da tensão elétrica é realizada em ____________ com o circuito utilizando ____________; e, para medir a potência elétrica de um circuito, utilizamos o ____________.

Qual das alternativas apresenta termos que preenchem as lacunas respectivamente?

Um técnico eletrônico recebeu em sua bancada um equipamento danificado para realizar seu reparo e testes de validação. Durante os testes, ele constatou que um circuito de temporização astável realizado por um CI (Circuito Integrado) 555 não estava em conformidade e então encontrou o problema: o circuito formado por um capacitor eletrolítico com valor de 50uF x 250volts conectado a um resistor de fio com valor de 100K Ohm não realizava a função correta de temporização. Após a substituição do capacitor, o circuito realizou a função esperada.

Considere a seguinte fórmula de temporização circuito RC: T = 1,1 x R x C unidade em segundos.

Com base nas informações acima, qual o valor da temporização esperada pelo técnico?

A evolução dos sistemas eletrônicos promove benefícios e comodidade para o ser humano em diferentes campos de aplicação, como na evolução de eletrodomésticos, veículos automotores, dispositivos mobile (celulares, notebooks) e até mesmo na área da neurociência. Essa evolução se deve aos estudos focados em tecnologias de sistemas embarcados, que podem ser utilizados como incentivo aos estudos como mecanismo transversal. A plataforma do Arduíno apresenta um conceito educacional simples com relação à arquitetura de seu microcontrolador e plataforma de programação.

Considerando que a plataforma do Arduíno Uno R3 utiliza um microcontrolador da Microchip ATMEGA 328P de 10 bits, qual o valor de resolução máxima para seu conversor analógico/digital (A/D)?

Sabemos que o led é um diodo emissor de luz utilizado em diversos equipamentos eletrônicos com diferentes funções em um circuito. Um técnico em eletrônica, ao elaborar um projeto utilizando um led de cor vermelha, observou que a fonte de alimentação do circuito forneceria uma tensão contínua de 9vcc e, ao consultar o datasheet fornecido pelo fabricante do led, obteve os seguintes dados:

Iled = 15mA e Vled = 2,2vcc.

Qual o valor correto do resistor (R) calculado por esse técnico para garantir o funcionamento adequado do led, dentro das especificações do fabricante?

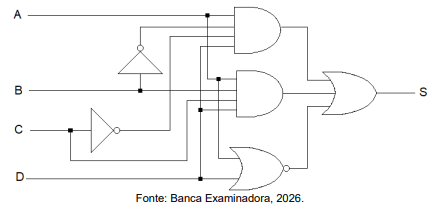

Analise o circuito digital mostrado na figura abaixo.

A expressão booleana para a saída S é
