Um determinado sistema de supervisão monitora parâmetros de um shelter e seus equipamentos, tais como: umidade relativa, tensão do banco de baterias, corrente consumida pelos equipamentos e estado de contatos de alarme.

Os sinais provenientes dos sensores e medidores são enviados a módulos de aquisição instalados no painel de automação, que se comunicam com o sistema supervisório por uma rede industrial.

Nesse sistema de aquisição de dados, a função principal desses módulos é

Sobre padrões e características de vídeo em sistemas de CFTV, avalie se cada afirmativa a seguir é verdadeira (V) ou falsa (F).

( ) Em sistemas digitais de CFTV, a resolução da imagem é independente da quantidade de pixels do sensor ou do fluxo de vídeo, sendo determinada pelo tipo de cabo utilizado.
( ) Em sistemas analógicos de vídeo composto, padrões como NTSC e PAL definem características associadas à codificação do sinal de vídeo, incluindo parâmetros de varredura, sincronismo e representação de cor.
( ) Em sistemas de CFTV IP, padrões de compressão como H.264 e H.265 permitem reduzir a taxa de bits necessária para transmissão e armazenamento das imagens, mantendo qualidade adequada para monitoramento.

As afirmativas são, respectivamente,

Uma estação remota de apoio à navegação aérea possui medidores de energia, sensores de temperatura e umidade do abrigo técnico, contatos de alarme de porta aberta, falha de ar-condicionado e bateria baixa que se comunicam com um CLP por meio de uma rede serial industrial RS-485, utilizando o protocolo Modbus RTU.

O sistema supervisório, instalado em um servidor no centro técnico local, opera em rede Ethernet TCP/IP e utiliza Modbus TCP para coletar as variáveis de supervisão da estação.

Para integrar a instrumentação local ao sistema supervisório sem substituir os sensores, medidores e contatos de alarme existentes, a solução técnica mais adequada é utilizar um

Considere um microcontrolador utilizado em uma estação remota de apoio à navegação aérea. O sistema monitora periodicamente a tensão de saída de sensores internos do equipamento, acionando automaticamente um sistema de ventilação por meio de sinal PWM e transmitindo dados de supervisão para um centro de controle por uma interface serial.

Sobre recursos normalmente presentes em microcontroladores, avalie as afirmativas a seguir.

I. Temporizadores internos podem ser utilizados para gerar interrupções periódicas, permitindo que as leituras dos sensores sejam realizadas em intervalos regulares.
II. Um módulo PWM pode ser utilizado para controlar a potência média entregue a uma carga, como uma ventoinha, por meio da variação do ciclo de trabalho do sinal.
III. A memória RAM interna é não volátil e, por isso, é normalmente utilizada para armazenar permanentemente o programa executado pelo microcontrolador.

Está correto o que se afirma em

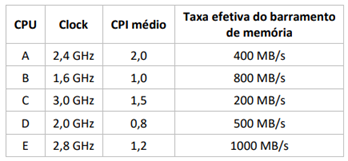

Um engenheiro precisa selecionar uma CPU para um sistema de navegação aeronáutico responsável por adquirir e processar dados de sensores e transferir blocos de dados entre a memória principal e a unidade de processamento. Para comparar o desempenho das alternativas, foi definido um teste padronizado: o mesmo programa será executado nas cinco configurações, realizando 1,2 × 10⁹ instruções e transferindo 800 MB entre a memória e a CPU.

Considere que o tempo total de execução possa ser aproximado pela soma do tempo gasto pela CPU para executar as instruções com o tempo gasto na transferência de dados pelo barramento de memória, sem sobreposição entre essas etapas.

O parâmetro CPI médio, ciclos por instrução, indica o número médio de ciclos de clock necessários para executar cada instrução do programa.



A configuração de CPU que irá apresentar o menor tempo total de execução é a
