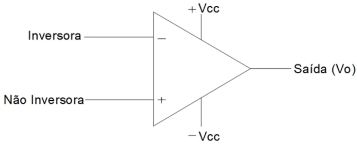

Em projetos de sistemas eletrônicos analógicos, a análise de circuitos contendo Amplificadores Operacionais (AmpOps) baseia-se frequentemente nas propriedades do modelo ideal. Duas das premissas fundamentais desse modelo são a impedância de entrada infinita e o conceito de curto-circuito virtual, em que a diferença de potencial entre os terminais de entrada tende a zero (v+ = v-) quando há realimentação negativa. Considerando a aplicação rigorosa dessas premissas teóricas em um circuito linear em malha fechada e estável, assinale a alternativa correta.
Figura 6 Fonte: elaborada pelo autor.

Os Transistores Bipolares de Junção (TBJ) são componentes controlados por corrente que podem operar em diferentes regiões (ou modos de condução), dependendo diretamente do estado de polarização (direta ou reversa) de suas duas junções internas: a Junção Base-Emissor (JBE) e a Junção Base-Coletor (JBC). Considerando o diagrama simbólico apresentado na Figura 5 abaixo e os conceitos fundamentais sobre o transistor do tipo PNP, assinale a alternativa correta.

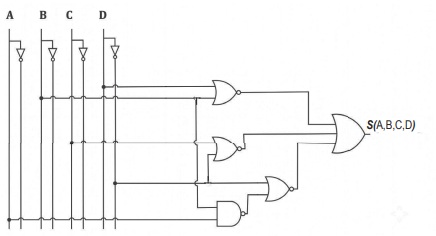

Considere a seguinte expressão lógica booleana S(A,B, C,D) implementada pelo esquemático da fi gura a seguir.

Assinale a alternativa que apresenta S(A,B,C,D) simplificada, em forma disjuntiva (não canônica).

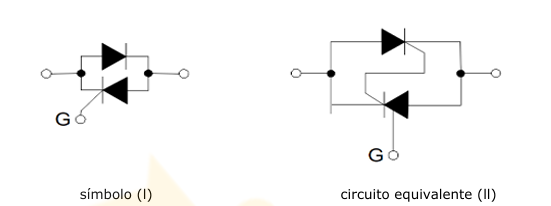

O Triode for Alternating Current (TRIAC) é um dispositivo semicondutor da família dos tiristores amplamente empregados no controle de potência em CA, como em dimmers, controles de velocidade para motores CA e relés de estado sólido. A Figura 3 a seguir ilustra, de forma genérica, o símbolo esquemático (I) e o circuito equivalente funcional (II) desse componente, sem a identificação nominal de seus terminais e subcomponentes:

Figura 3

Considerando os modos de disparo, o comportamento dinâmico e a representação ilustrada do TRIAC, assinale a alternativa correta.

Analise as assertivas a seguir sobre interfaces GPIO (General-Purpose Input/Output) em microcontroladores como o ESP8266:

I. Uma interface GPIO pode ser configurada tanto como entrada quanto como saída; quando configurada como saída, a tensão do pino é definida em software e controlada pelo microcontrolador.
II. Na lógica positiva, o valor lógico 0 corresponde à tensão de trabalho do microcontrolador, e o valor lógico 1 corresponde a 0 volt.
III. A corrente de saída disponível em um pino GPIO é, em geral, muito baixa, o que impede seu uso para acionar diretamente a maioria dos dispositivos elétricos, exceto LEDs ou cargas de corrente muito reduzida.
IV. Para acionar um dispositivo elétrico de maior corrente diretamente a partir de uma saída GPIO, sem qualquer componente intermediário, basta programar a saída para o nível lógico correspondente à tensão de trabalho do microcontrolador.

Quais estão corretas?
