Durante uma aula prática no laboratório de Física, um técnico auxiliava os estudantes na observação de estruturas microscópicas utilizando um microscópio óptico composto. Ao explicar o funcionamento do equipamento, destacou que a ampliação da imagem ocorre em duas etapas: inicialmente pela lente objetiva e, posteriormente, pela lente ocular. Observe a figura 7:

Figura 7

Captura_de tela 2026-08-28 092942.png (273×272)

Fonte: CPCon

Com base no princípio de funcionamento desse instrumento óptico, é CORRETO afirmar que um microscópio composto utiliza:

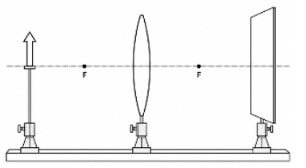

Durante uma atividade experimental em um laboratório escolar de Óptica, um estudante utilizou uma lente convergente para projetar, sobre uma tela, a imagem ampliada de um pequeno objeto luminoso. Ao posicionar o objeto além da distância focal da lente, observouse a formação de uma imagem nítida no anteparo.

O esquema simplificado da montagem experimental é representado abaixo figura 6:

Figura 6

Captura_de tela 2026-08-28 092851.png (306×168)

Fonte: CPCon

Aimagem formada pela lente será:

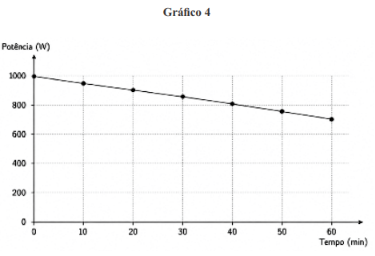

Um aquecedor elétrico opera conforme o gráfico 4:

Captura_de tela 2026-08-28 092816.png (375×256)

Fonte: CPCon

Analise as seguintes afirmativas.

I- A diminuição da potência elétrica observada no gráfico 4 indica necessariamente uma redução da resistência elétrica interna do equipamento ao longo do tempo.
II- A redução gradual da potência demonstra que o efeito Joule está aumentando continuamente, provocando maior dissipação de energia útil pelo equipamento.
III- A redução gradual da potência elétrica permite concluir que o equipamento está convertendo menos energia elétrica em energia térmica por unidade de tempo durante seu funcionamento.

É CORRETO o que se afirma apenas em:

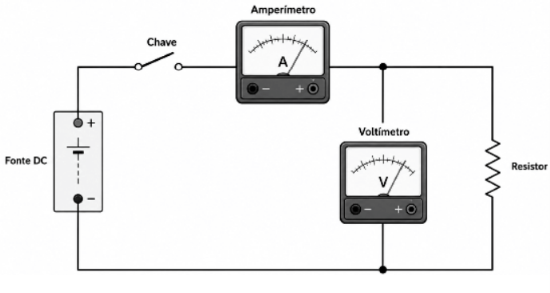

Durante uma atividade prática no laboratório de Física, um estudante montou um circuito elétrico simples contendo uma fonte de tensão contínua, um resistor ôhmico e instrumentos de medição elétrica. Utilizando um voltímetro ligado em paralelo e um amperímetro ligado em série, ele realizou medidas da tensão elétrica aplicada ao resistor e da corrente elétrica correspondente.

Figura 5

Captura_de tela 2026-08-28 093835.png (550×293)

Fonte: CPCon

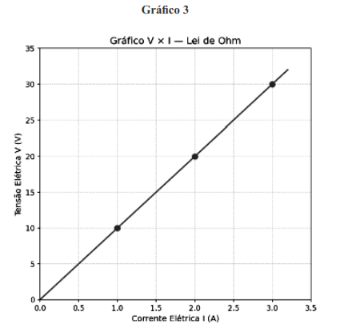

Os valores obtidos foram organizados em uma tabela experimental e posteriormente representados em um gráfico V×I. O estudante observou que, à medida que a corrente elétrica aumentava, a tensão elétrica também aumentava de forma proporcional, formando uma reta crescente que passava pela origem do sistema cartesiano.

A partir da análise gráfica, concluiu-se que o resistor apresentava comportamento ôhmico, obedecendo à Lei de Ohm, com resistência elétrica constante ao longo do experimento.

Captura_de tela 2026-08-28 092726.png (337×333)

Fonte: CPCon

A resistência elétrica do resistor é:

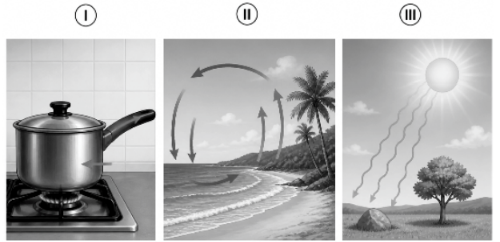

A figura 4 representa três situações de transferência térmica.

Figura 4
Captura_de tela 2026-08-28 092612.png (500×242)

Fonte: CPCon

Os processos I, II e III correspondem, respectivamente, a:
